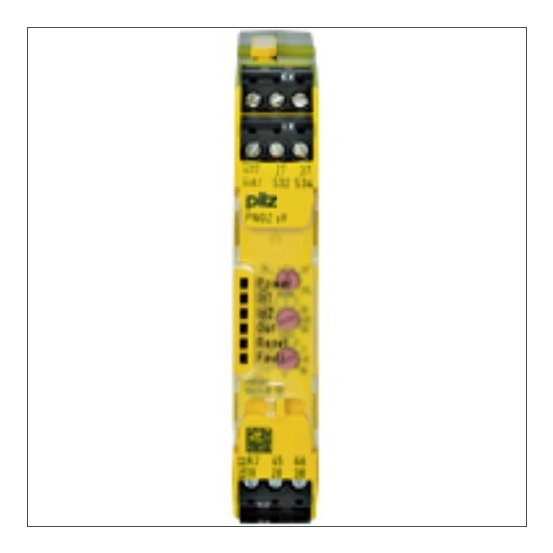

De PILZ PNOZ S9 24VDC 3 N/O veiligheidsrelais 24VDC 80GC is een uitbreidingsapparaat uit de PNOZ-serie, ontworpen voor bewaking van veiligheidsstroomcircuits met vertraagde veiligheidsuitgangen.
Belangrijkste kenmerken
Dit PILZ PNOZ S9 veiligheidsrelais werkt op een nominale stuur- en voedingsspanning van 24 V DC (20,4 – 26,4 V) en is uitgevoerd als uitbreidingsapparaat. Het relais biedt drie vertraagde veiligheidsuitgangen met contact en één onvertraagde uitgang voor meldfunctie met contact. De afvalvertraging is instelbaar van 0 tot 300 seconden.
Het apparaat is geschikt voor draagrailmontage en heeft compacte afmetingen van 17,5 x 120 x 100 mm (breedte x diepte x hoogte). De elektrische aansluiting gebeurt via schroefaansluitingen, en het relais is voorzien van afneembare klemmen en een terugkoppelkring. Daarnaast is er goedkeuring volgens UL en BG BIA.
De PNOZ S9 behaalt Performance Level volgens EN ISO 13849-1 Level e en voldoet aan SIL 3 conform IEC 61508, met stopcategorie 1 volgens IEC 60204 en een 2-kanaals uitlezing van de ingangen.
Kenmerken op een rij
Uitvoering als uitbreidingsapparaat met 3 vertraagde veiligheidsuitgangen met contact
Nominale stuurspanning en voedingsspanning: 24 V DC (20,4 – 26,4 V)
Afvalvertraging instelbaar van 0 tot 300 s
Compact formaat: 17,5 x 120 x 100 mm, geschikt voor draagrailmontage
Performance Level EN ISO 13849-1 Level e en SIL 3 conform IEC 61508
Specificaties
Meer informatie
Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders
0
Aantal uitgangen, meldfunctie, onvertraagd, met contact
1
Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders
0
Aantal uitgangen, meldfunctie, vertraagd, met contact
0
Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders
0
Aantal uitgangen, veiligheids, onvertraagd, met contact
0
Aantal uitgangen, veiligheids, vertraagd, halfgeleiders
0
Aantal uitgangen, veiligheids, vertraagd, met contact
