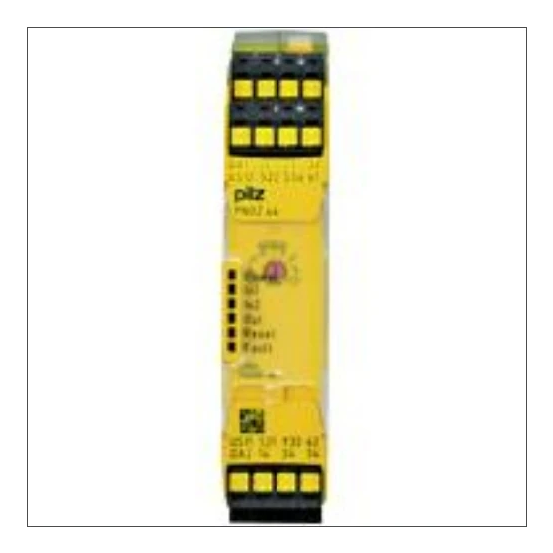

De PILZ PNOZ S4 C 24VDC 3 N/O 1 N/C is een veiligheidsrelais uit de PNOZ-serie van PILZ, uitgevoerd als basisapparaat voor bewaking van veiligheidsstroomcircuits.
Belangrijkste kenmerken
Dit Pilz relais voor veiligheidsstroomcircuits werkt op 24 V DC en is uitgevoerd als basisapparaat met veerklemaansluiting. Het apparaat biedt drie veiligheidsuitgangen (onvertraagd, met contact) en extra melduitgangen, zodat de status van het systeem teruggekoppeld kan worden. De ingangen kunnen 1- en 2-kanaals worden uitgelezen.
Het relais is geschikt voor draagrailmontage en heeft compacte afmetingen van 22,5 x 120 x 100 mm (b x d x h). Het is voorzien van afneembare klemmen, een startingang en een terugkoppelkring. De bedrijfsspanning en voedingsspanning bij DC liggen op 24 V, met een nominale stuurspanning van 20,4–26,4 V DC.
De PNOZ S4 C is geschikt voor controle van magneetschakelaars, naderingsschakelaars, noodstopcircuits, positieschakelaars, ventielen en opto-elektronische controle-inrichtingen. Het relais heeft een Performance Level volgens EN ISO 13849-1 van Level e en een SIL-waarde conform IEC 61508 van 3. Verder beschikt het over goedkeuring volgens UL en BG BIA en is het uitgevoerd zonder mutingfunctie.
3 veiligheidsuitgangen onvertraagd met contact en melduitgangen (1 contact, 1 halfgeleider)
Geschikt voor controle van magneetschakelaars, naderingsschakelaars, noodstopcircuits, positieschakelaars, ventielen en opto-elektronische controle-inrichtingen
Voedings- en bedrijfsspanning bij DC 24 V, nominale stuurspanning 20,4–26,4 V DC
Performance Level EN ISO 13849-1: Level e, SIL conform IEC 61508: 3, met UL- en BG BIA-goedkeuring
Specificaties
Meer informatie
Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders
1
Aantal uitgangen, meldfunctie, onvertraagd, met contact
1
Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders
0
Aantal uitgangen, meldfunctie, vertraagd, met contact
0
Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders
0
Aantal uitgangen, veiligheids, onvertraagd, met contact
3
Aantal uitgangen, veiligheids, vertraagd, halfgeleiders
0
Aantal uitgangen, veiligheids, vertraagd, met contact
