Oranje installatiedraad met massieve koperen geleider van 1,5 mm² en PVC-isolatie. Geschikt voor 450/750V, voldoet aan brandklasse Eca en wordt geleverd op een rol van 100 meter.

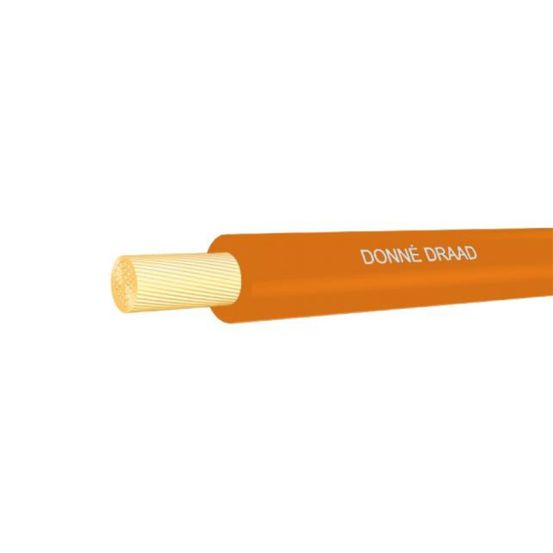

De Donné VD Eca - D23552D3 is een oranje, enkeladerige installatiedraad met een massieve koperen geleider van 1,5 mm² en PVC-isolatie, geleverd op een rol van 100 meter.
Belangrijkste kenmerken
Deze installatiedraad is voorzien van een ronde, blanke koperen geleider van klasse 1 (massief) met een nominale geleiderdoorsnede van 1,5 mm². De aderisolatie bestaat uit polyvinylchloride (PVC) en heeft een opvallende oranje aderkleur met een kleurcodering. De buitendiameter van de draad bedraagt circa 2,7 mm.
Het montagedraad is geschikt voor een nominale spanning van 450/750 V (U0/U) en kan een max toelaatbare geleidertemperatuur van 70 °C aan. Wat betreft brandveiligheid voldoet het product aan brandklasse Eca volgens EN 13501-6 en beschikt het over brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
Nominale geleiderdoorsnede van 1,5 mm² met massief koper
PVC-aderisolatie in de kleur oranje
Nominale spanning van 450/750 V
Brandklasse Eca volgens EN 13501-6
Geleverd per 100 meter
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Oranje
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.7 mm
CLC
H07V-U
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
19 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.3 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
