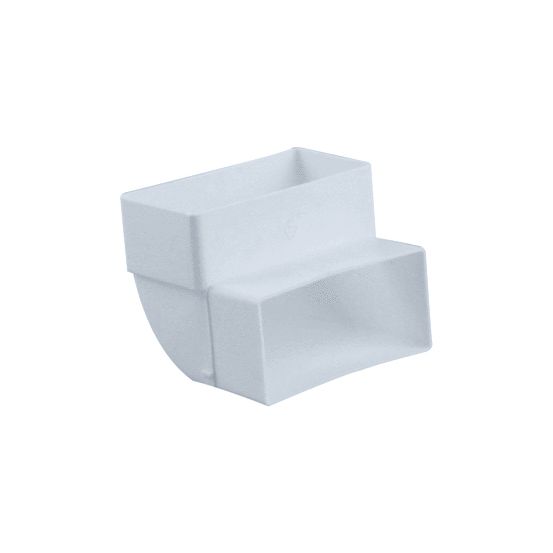

De Nedco NBS Hoekstuk 658.011.00 is een bocht voor een rechthoekig luchtkanaal met een bochthoek van 90°, geschikt voor kanalen van 110 x 54 mm.
Belangrijkste kenmerken
Dit Nedco hoekstuk is speciaal bedoeld voor rechthoekige luchtkanalen met een kanaalbreedte van 110 mm en een kanaalhoogte van 54 mm. De bocht heeft een vaste bochthoek van 90° en zorgt voor een verticale richtingsverandering in het kanaaltraject.
Het hoekstuk is uitgevoerd als ongeïsoleerd kanaal en is vervaardigd uit kunststof met een kanaal van polypropyleen (PP). De buitenzijde is wit en zowel de binnenzijde als buitenzijde zijn onbehandeld, zonder oppervlaktebescherming.
Het model heeft een haakse binnenbocht en een gladde buitenbocht. De wanddikte van het kanaal bedraagt 2 mm en de aansluitingen bestaan uit een kanaalverbindingsprofiel en een lijmmof. Het hoekstuk is voorzien van een overschuifprofiel en is geschikt voor een continue mediumtemperatuur tot 40 °C.
Kenmerken op een rij
Bochthoek 90° voor rechthoekig luchtkanaal
Kanaalafmetingen: breedte 110 mm, hoogte 54 mm
Model ongeïsoleerd kanaal van kunststof (polypropyleen, PP)
Aansluitingen: kanaalverbindingsprofiel en lijmmof, met overschuifprofiel
