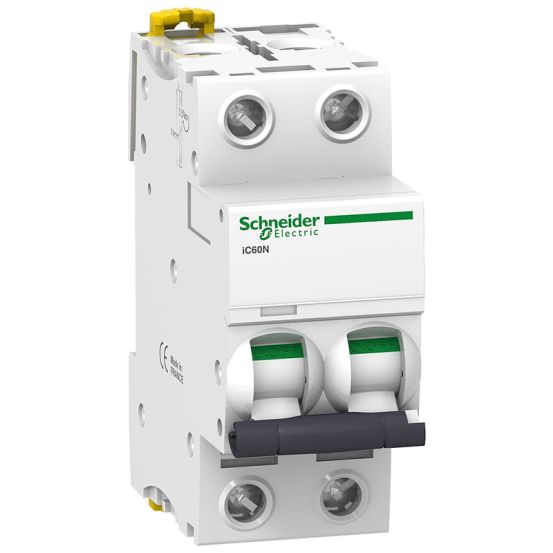

De Schneider Electric Acti 9 iC60 installatieautomaat A9F79240 is een tweepolige automaat met C-karakteristiek en een nominale stroom van 40 A voor AC/DC-spanning.
Belangrijkste kenmerken
Deze installatieautomaat uit de Acti 9 iC60-serie biedt een nominale (meet)stroom van 40 A en een C-uitschakelkarakteristiek. Met twee polen en een nominale spanning van 400 V is dit component geschikt voor gebruik op AC/DC-spanning.
De automaat is voorzien van een visi-trip venster dat een rode mechanische statusindicatie toont bij uitschakeling door een fout. De groene strook op de schakelaar maakt in één oogopslag zichtbaar dat de contacten openstaan. Daarnaast zorgt de dubbele clip ervoor dat de automaat eenvoudig te demonteren is terwijl de kamrail op zijn plaats kan blijven.
Met een afschakelvermogen van 6 kA volgens EN 60898 bij 230 V en 400 V, en tot 20 kA volgens IEC 60947-2, sluit deze automaat aan bij installaties waarin hogere kortsluitstromen kunnen voorkomen. De IP20-beschermingsgraad en montagebreedte van 2 modulen maken de automaat passend in gangbare groepenkastindelingen.
Kenmerken op een rij
Nominale stroom van 40 A
Tweepolige uitvoering (2P)
C-uitschakelkarakteristiek
Visi-trip venster en groene strook voor duidelijke statusindicatie
Dubbele clip voor demontage met behoud van de kamrail
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
2
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
44.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
40 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
20 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
