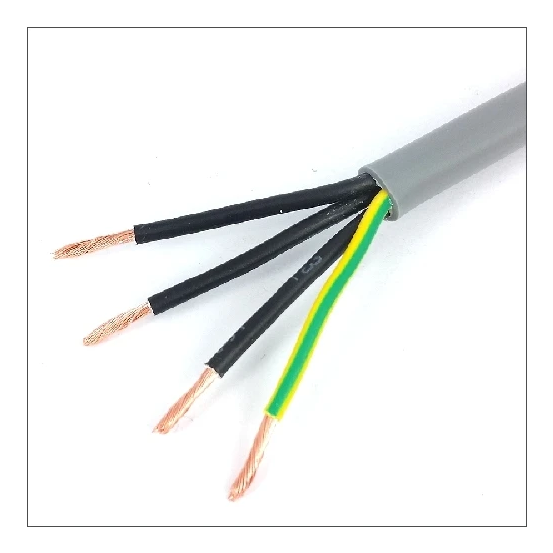

4-aderige HSLH-JZ stuurstroomkabel van 1 mm² op gewenste lengte te knippen met brandklasse Cca-s1,d0,a1 en een spanning van 300/500 V. Deze soepele kabel heeft een grijze mantel.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
1830 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De DYNAMIC stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze ronde stuurstroomkabel is voorzien van 4 aders en heeft een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van DYNAMIC heeft een koperen geleider van klasse 5 en is soepel uitgevoerd. De nominale spanning bedraagt 300/500 V en de adercodering bestaat uit kleuren en cijfers. Daarnaast is er een aardgeleider aanwezig. De grijze buitenmantel heeft een buitendiameter van circa 6,6 mm en het gewicht is 79 kg/km.
De kabel beschikt over brandvertraging volgens IEC/EN 60332-3-24 en voldoet aan brandklasse Cca-s1,d0,a1 volgens EN 13501-6. Voor de verwerking geldt een kabeltemperatuur tijdens montage van -5 - 70 °C en na montage van -30 - 70 °C, met een minimale buigradius van 66 mm.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 1 mm²
Koperen geleider van klasse 5 is soepel
Nominale spanning van 300/500 V
Grijze mantel en een ronde kabelvorm
CPR Euroklasse volgens EN 13501-6 Cca-s1,d0,a1
Specificaties
Meer informatie
Aantal aders
4
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
6.6 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
79 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.6 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.6 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Overig
Materiaal aderisolatie
Overig
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
66 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
66 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Overig
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
