4-aderige stuurstroomkabel van 10 mm² op gewenste lengte te knippen met brandklasse Cca-s1,d0,a1 en 0,6/1 kV spanning.
Verpakt per 1 meter
18,9315,64
18,9315,64
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
184 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

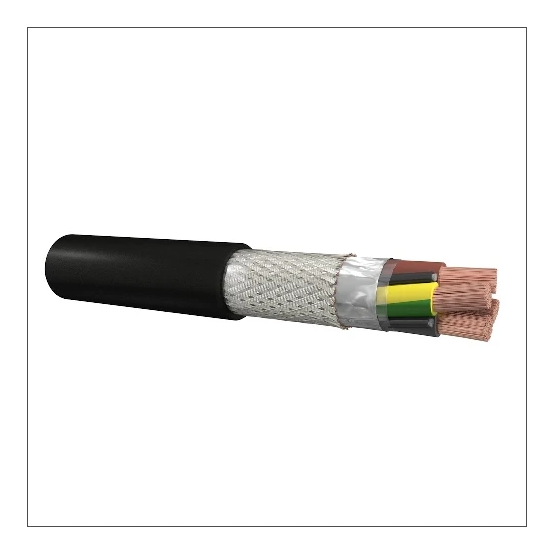

De DYNAMIC stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 4 aders met een nominale geleiderdoorsnede van 10 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel heeft soepele koperen geleiders in klasse 5 en werkt op een nominale spanning van 0,6/1 kV. De kabel is voorzien van een geel/groene aardgeleider, polyolefine aderisolatie en een geïntegreerd scherm. Dankzij de geschiktheid als installatiekabel is deze bekabeling toe te passen in diverse elektrotechnische installaties en kan deze direct in de grond worden verwerkt. Het brandgedrag voldoet aan CPR Euroklasse Cca-s1,d0,a1.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 10 mm²
Soepele koperen geleiders
Nominale spanning van 0,6/1 kV
Inclusief geel/groene aardgeleider en scherm
Geschikt voor verwerking in de grond
CPR Euroklasse Cca-s1,d0,a1
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
8
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
17.8 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.91 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
660 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Geen
Kabel dwarswaterdicht
NO
Kabelbreedte circa
17.8 mm
Kabelgeometrie
Rond
Kabelhoogte circa
17.8 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Zwart
Mantelmateriaal
Overig
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
142 mm
Model
Stuurstroomleiding
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
3.57 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
10 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
