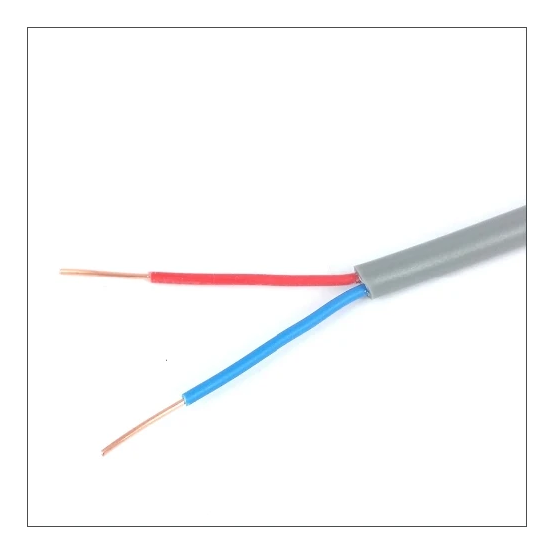

2-aderige signaalkabel van 0,5 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300 V spanning. Voorzien van massieve koperen geleiders en een grijze PVC-mantel.
De DYNAMIC signaalkabel is geleverd op een rol van 100 meter, voorzien van 2 aders en een nominale geleiderdoorsnede van 0,5 mm².
Belangrijkste kenmerken
Deze signaalkabel en beveiligingsalarmkabel is opgebouwd uit massieve koperen geleiders van klasse 1 met een nominale geleiderdiameter van 0,8 mm. De aders zijn voorzien van PVC-aderisolatie en samengeslagen in een bundel, omgeven door een ronde grijze PVC-mantel met een buitendiameter van circa 3,9 mm. De nominale spanning bedraagt 300 V.
De brandclassificatie van de kabel is Dca-s2,d0,a3 volgens EN 13501-6, en de kabel is brandvertragend volgens IEC/EN 60332-3-24 en IEC 60332-1-2. Het toegestane kabelbuitentemperatuurbereik ligt tussen -10 °C en +70 °C.
Kenmerken op een rij
Geschikt als signaalkabel en beveiligingsalarmkabel
2 massieve koperen aders met een nominale geleiderdoorsnede van 0,5 mm² en een nominale geleiderdiameter van 0,8 mm
Grijze PVC-mantel en ronde kabelgeometrie met een buitendiameter van circa 3,9 mm
Nominale spanning van 300 V
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Verpakt op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal mantellagen
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
20
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
3.9 mm
Categorie
Geen
Chemische bescherming
Geen
Duplex
NO
Functiebehoud volgens IEC 60331-23
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geschikt als computer data kabel
NO
Geschikt als signaalkabel
YES
Geschikt als telefoonkabel
NO
Geschikt voor gebruik als beveiligingsalarmkabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Nee
Gewicht
20 kg/km
Halogeenvrij volgens EN 60754-1/2
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Kabelbreedte circa
3.9 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3.9 mm
Karakteristieke impedantie
Ohm
Lengte
100 m
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. treksterkte tijdens installatie
kN
Met knaagdierbescherming
NO
Met ripkoord
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
23.4 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
23.4 mm
Nom. geleiderdiameter
0.8 mm
Nom. geleiderdoorsnede
0.5 mm²
Nom. spanning U
300 V
NVP waarde
%
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenslag
Bundel
Samenstelling geleider
Klasse 1 = massief
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
