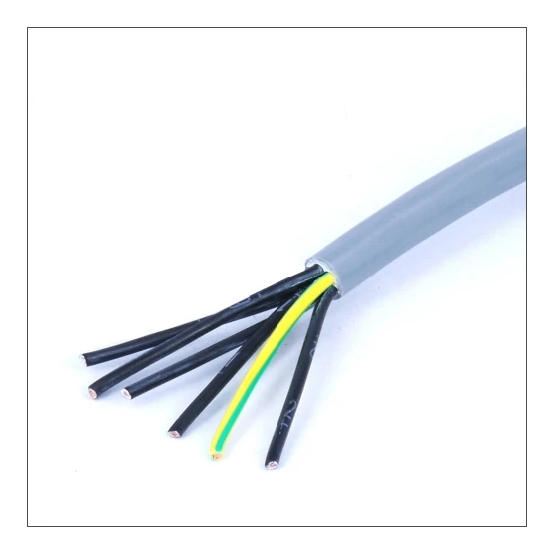

6-aderige stuurstroomkabel van 0,75 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en een spanning van 300/500 V. De soepele kabel heeft een grijze PVC-mantel.
De DYNAMIC stuurstroomkabel is geleverd op een rol van 100 meter. Deze stuurstroomkabel is voorzien van 6 aders en een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze DYNAMIC stuurstroomleiding is uitgevoerd met 6 koperen aders en een aardgeleider. De aders hebben een nominale geleiderdoorsnede van 0,75 mm² en zijn voorzien van een codering in kleuren en cijfers. Zowel de mantel als de aderisolatie bestaan uit polyvinylchloride (PVC) en de mantel heeft een grijze kleur. De soepele geleider is van klasse 5.
De kabel heeft een nominale spanning van 300/500 V en valt onder brandklasse Dca-s2,d0,a3 volgens EN 13501-6. De buitendiameter bedraagt circa 7,4 mm en de maximale geleidertemperatuur is 70 °C.
Kenmerken op een rij
6 aders met een nominale geleiderdoorsnede van 0,75 mm² en aardgeleider
Koperen geleider van klasse 5 (soepel)
Nominale spanning van 300/500 V
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
PVC mantel en aderisolatie in de kleur grijs
Specificaties
Meer informatie
Aantal aders
6
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
7.4 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
99 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.4 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.4 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
56 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
56 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
