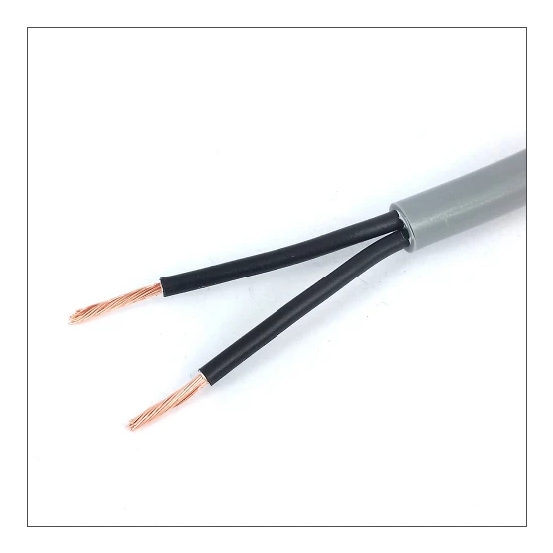

2-aderige YSLY-OZ stuurstroomkabel van 1,5 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en een spanning van 300/500 V. De kabel is voorzien van een grijze PVC-mantel.
De DYNAMIC stuurstroomkabel is op een rol van 100 meter verpakt en beschikt over 2 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van DYNAMIC is opgebouwd uit ronde, blanke koperen geleiders in klasse 5 en is voorzien van PVC aderisolatie en een grijze PVC-mantel. De kabel heeft een buitendiameter van circa 6,3 mm en adercodering in cijfers.
De nominale spanning bedraagt 300/500 V. Wat betreft brandgedrag voldoet de kabel aan brandklasse Dca-s2,d0,a3 volgens EN 13501-6, aangevuld met brandvertraging volgens IEC 60332-1-2 en IEC/EN 60332-3-24.
Kenmerken op een rij
2 aders van 1,5 mm² met blanke koperen geleider in klasse 5
PVC aderisolatie en grijze PVC-mantel met een buitendiameter van circa 6,3 mm
Nominale spanning van 300/500 V
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
6.3 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
68 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.3 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.3 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
47 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
47 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
