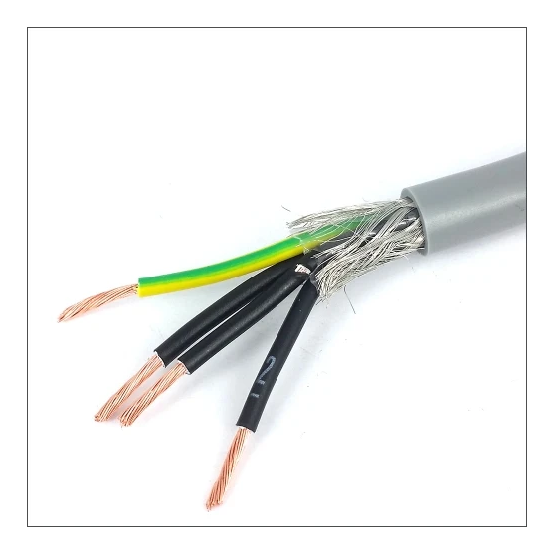

4-aderige stuurstroomkabel van 0,75 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en een spanning van 300/500 V. De kabel heeft een afscherming en grijze PVC-mantel.
De DYNAMIC stuurstroomkabel is op een rol van 100 meter geleverd en beschikt over 4 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel is voorzien van koperen geleiders met een soepele opbouw van klasse 5 en werkt bij een nominale spanning van 300/500 V. De aders zijn geïsoleerd met polyvinylchloride en uitgerust met een adercodering volgens kleuren en cijfers, inclusief een geel/groene aardgeleider. Dankzij de collectieve afscherming van folie en vlechtwerk is de kabel beschermd tegen storingen.
De buitenmantel is gemaakt van polyvinylchloride in de kleur grijs en heeft een circa buitendiameter van 6,6 mm. Het brandgedrag van de kabel voldoet aan CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 0,75 mm²
Koperen geleiders met klasse 5 soepele opbouw
Nominale spanning van 300/500 V en voorzien van een scherm
Polyvinylchloride mantel en aderisolatie
CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6
Circa buitendiameter van 6,6 mm op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
4
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleuren en cijfers
Afscherming collectief
Folie en vlechtwerk
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
6.6 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
83 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.6 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.6 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
99 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
53 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
