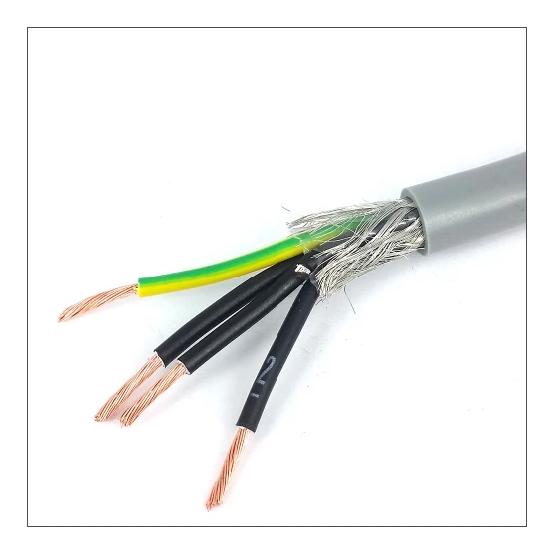

4-aderige YSLCY-JZ stuurstroomkabel van 1 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300/500 V spanning. Voorzien van een collectief scherm en een aardgeleider.
Verpakt per 100 meter
291,39240,82
291,39240,82
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
De DYNAMIC stuurstroomkabel wordt geleverd op een rol van 100 meter. Deze stuurstroomkabel beschikt over 4 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
De kabel is voorzien van koperen geleiders met een soepele opbouw volgens klasse 5 en een nominale spanning van 300/500 V. De aders zijn geïsoleerd met polyvinylchloride (PVC) en voorzien van een adercodering in kleuren en cijfers volgens HD 308 S2, inclusief een geel/groene aardgeleider. Daarnaast beschikt de ronde stuurstroomkabel over een collectief scherm van folie en vlechtwerk en een grijze polyvinylchloride (PVC) buitenmantel. Het brandgedrag voldoet aan CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 1 mm²
Nominale spanning van 300/500 V
Geleidermateriaal van koper met een soepele opbouw
Voorzien van een scherm en een geel/groene aardgeleider
CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6
Geleverd op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
4
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleuren en cijfers
Afscherming collectief
Folie en vlechtwerk
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
7.1 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
99 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.1 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.1 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
107 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
57 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
