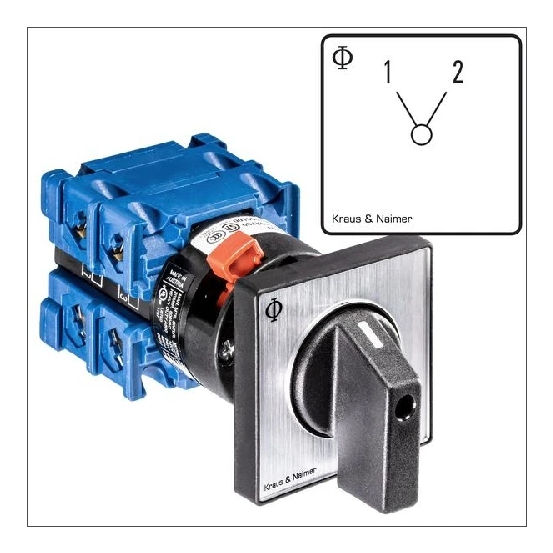

De Kraus & Naimer CH10.A221.FT2 is een 2-polige lastschakelaar/omschakelaar met draaiknopbediening en frontinbouw, geschikt voor toepassingen tot 20 A.
Belangrijkste kenmerken
Deze Kraus & Naimer CH10 lastschakelaar, type CH10.A221.FT2 (fabrikantnummer 70010569), is uitgevoerd als omschakelaar met twee schakelstanden (1-2) zonder nulstand. De schakelaar heeft 2 polen en een nominale continustroom Iu van 20 A, met een nominaal vermogen bij AC-3, 400 V van 5,5 kW en een maximale nominale bedrijfsspanning bij AC van 690 V.
De schakelaar is ontworpen als inbouwapparaat voor frontinbouw en is geschikt voor frontbevestiging. Aan de frontzijde beschikt hij over een beschermingsgraad IP66 en NEMA 4. De bediening gebeurt via een draaiknop en het apparaat wordt geleverd met bedieningselement.
De hoofdstroomaansluiting is voorzien van schroefaansluitingen en is geschikt voor kabelschoen. Het frontschild heeft een afmeting van 48 x 48 mm en de breedte bedraagt 1 module-eenheid. De schakelaar is geen compleet apparaat in behuizing en is niet geschikt voor verdelerinbouw, tussenbouw, vloermontage of bodemmontage.
Kenmerken op een rij
Lastschakelaar/omschakelaar CH10.A221.FT2, 2-polig, 2 schakelstanden (1-2), zonder nulstand
Nom. continustroom Iu 20 A, nom. vermogen bij AC-3, 400 V 5,5 kW, max. nom. bedrijfsspanning bij AC 690 V
Frontinbouw inbouwapparaat met draaiknop en frontschild 48 x 48 mm
Beschermingsgraad frontzijde: IP66 en NEMA 4
Schroefaansluiting hoofdstroomcircuit, geschikt voor frontbevestiging, niet in behuizing
