Aardlekautomaat 1P+N met 16A en 30mA lekstroom type A. Deze 1-module brede automaat met B-karakteristiek heeft een afschakelvermogen van 6kA en een inbouwdiepte van 70mm.

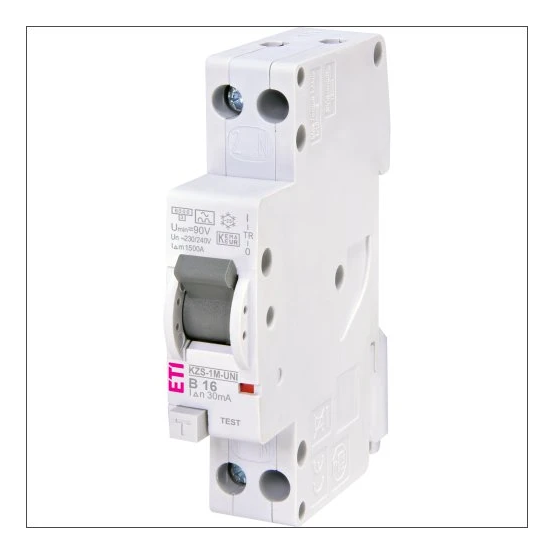

De ETI 432000274 aardlekautomaat uit de serie Aardlekautomaat KZS is een 1M uitvoering met 1 beveiligde pool en meeschakelende nul, geschikt voor AC-installaties met een nominale stroom van 16 A en een lekstroom van 30 mA.
Belangrijkste kenmerken
Deze ETI aardlekautomaat KZS-1M UNI B 16A 30mA combineert aardlek- en installatiebeveiliging in één compact apparaat van 1 module breed. De automaat is uitgevoerd als 1-polig + nul met één beveiligde pool en een meeschakelende nul, en is geschikt voor AC-toepassingen met een nominale (meet)stroom van 16 A en een nominale (meet)spanning van 240 V.
De aardlekautomaat heeft een uitschakelkarakteristiek B en een onvertraagde afschakelkarakteristiek. De nominale foutstroom bedraagt 0,03 A (30 mA) met lekstroomtype A. Het nominale afschakelvermogen volgens IEC 60947-2 en EN 61009 is 6 kA. De energiebegrenzingsklasse is 3 en de overspanningscategorie is 3, met een nominale isolatiespanning Ui van 250 V en een nominale stoothoudspanning Uimp van 4 kV.
Voor de montage is deze aardlekautomaat geschikt voor DIN-rail en heeft hij een inbouwdiepte van 70 mm. De beschermingsgraad is IP20. De aansluitbare geleiderdoorsnede voor zowel eendraads als meerdraads bedraagt 1 – 10 mm². Daarnaast is de automaat voorzien van een vergrendelingsvoorziening en werkt hij binnen een omgevingstemperatuurbereik van -35 tot 40 °C.
Kenmerken op een rij
1-polig + nul, 1 beveiligde pool, breedte 1 module-eenheid
Nominale (meet)stroom 16 A en nominale (meet)spanning 240 V, spanningstype AC
Nominale foutstroom 0,03 A (30 mA), type lekstroom A en uitschakelkarakteristiek B
Nominaal afschakelvermogen 6 kA (IEC 60947-2 en EN 61009), energiebegrenzingsklasse 3
DIN-rail montage, inbouwdiepte 70 mm, IP20 en met vergrendelingsvoorziening
