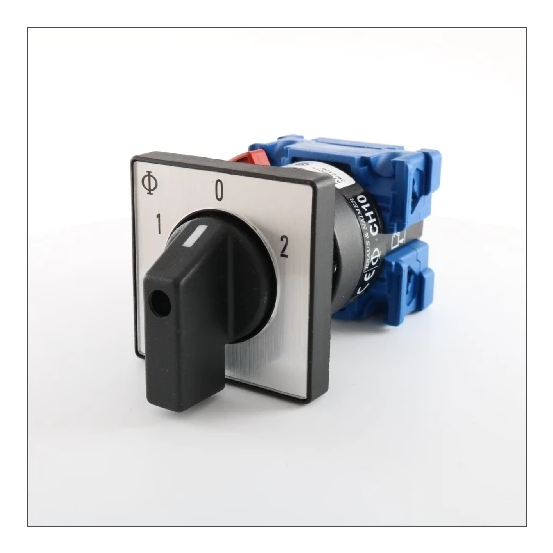

De Kraus & Naimer CH10.A210.FT2 is een 1-polige omschakelaar (lastschakelaar) met stand 1-0-2, uitgevoerd voor frontinbouw en voorzien van draaiknopbediening.
Belangrijkste kenmerken
Deze Kraus & Naimer omschakelaar uit de CH10-serie is een inbouwapparaat met frontinbouw, geschikt voor frontbevestiging. De schakelaar is 1-polig en heeft drie schakelstanden (1-0-2) met nulstand. Het bedieningselement is een draaiknop, waarbij de frontschildgrootte 48 x 48 mm bedraagt.
De lastschakelaar is ontworpen voor een nominale continustroom (Iu) van 20 A en een nominaal vermogen bij AC-3, 400 V van 5,5 kW. De maximale nominale bedrijfsspanning bij AC bedraagt 690 V. Aan de hoofdstroomzijde is de aansluitwijze uitgevoerd als schroefaansluiting.
Aan de frontzijde heeft de omschakelaar een beschermingsgraad van IP66 en NEMA 4. Het apparaat wordt geleverd zonder behuizing en is niet geschikt voor tussenbouw, verdelerinbouw, vloermontage of bodemmontage.
Kenmerken op een rij
1-polige omschakelaar met 3 schakelstanden (1-0-2) en nulstand
Nominale continustroom Iu: 20 A, nominaal vermogen bij AC-3 400 V: 5,5 kW
Maximale nominale bedrijfsspanning bij AC: 690 V
Frontinbouw met draaiknop, frontschildgrootte 48 x 48 mm
