Rechthoekig contactblok met 16 polen en schroefaansluiting voor geleiders van 0,75 tot 2,5 mm². Geschikt voor 250V en 16A, voorzien van zilvergecoate contacten en een aardgeleider.
Verpakt per 1 stuk
20,6517,07
20,6517,07
Op werkdagen voor 16.30 uur besteld, vandaag verstuurd. Levering ook op zaterdag.

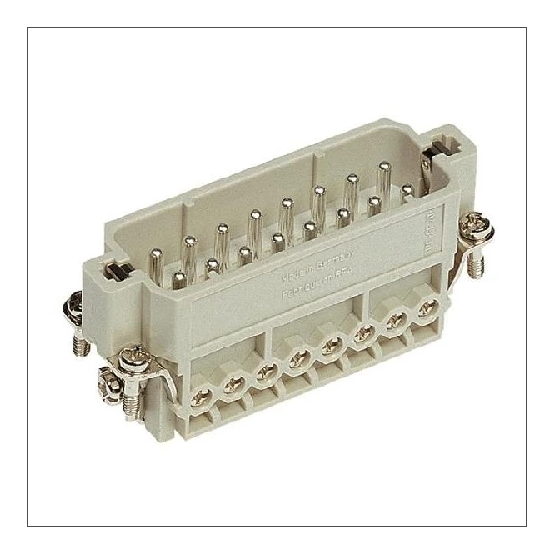

De HARTING 09200162612 BINNENW 16P SCHROEF MALE 23MM is een rechthoekig contactblok voor industriële connectoren uit de HAN 16A serie, met 16 pencontacten en schroefaansluiting.
Belangrijkste kenmerken
Dit HARTING contactblok is uitgevoerd met 16 polen en 16 vermogenscontacten in penuitvoering. Het binnenwerk is vergrendelbaar en voorzien van een aardgeleider. De elektrische aansluiting gebeurt via een schroefaansluiting, geschikt voor eendraadse, fijndraadse en meerdraadse geleiders met een doorsnede van 0,75 tot 2,5 mm².
Het connectorinzetstuk en het contactinzetstuk zijn vervaardigd uit thermoplast, terwijl de contacten zelf van overige koperlegeringen zijn met een zilveren contactcoating. Het insteekcontact heeft een diameter van 2,5 mm. Het contactblok is geschikt voor een nominale (meet)spanning van 250 V en een nominale (meet)stroom van 16 A, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 3.
Het product is ontworpen voor gebruik in een omgevingstemperatuur en gebruikstemperatuur van -40 tot 125 °C en heeft een brandbaarheidsklasse van het isolatiemateriaal conform UL 94 V0. Het minimale aantal steekcycli bedraagt 500. Het contactblok wordt geleverd zonder behuizing en zonder draadbescherming.
Kenmerken op een rij
16 polen en 16 vermogenscontacten in penuitvoering
Schroefaansluiting voor 0,75 - 2,5 mm² geleiders (eendraads, fijndraads en meerdraads)
Nominale (meet)spanning 250 V en nominale (meet)stroom 16 A
Gebruikstemperatuur en omgevingstemperatuur -40 tot 125 °C
Thermoplast connectorinzetstuk met zilvergecoate contacten en aardgeleider
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-2.5 mm²
Aantal polen
16
Aantal vermogenscontacten
16
Brandbaarheidsklasse isolatiemateriaal conform UL 94
