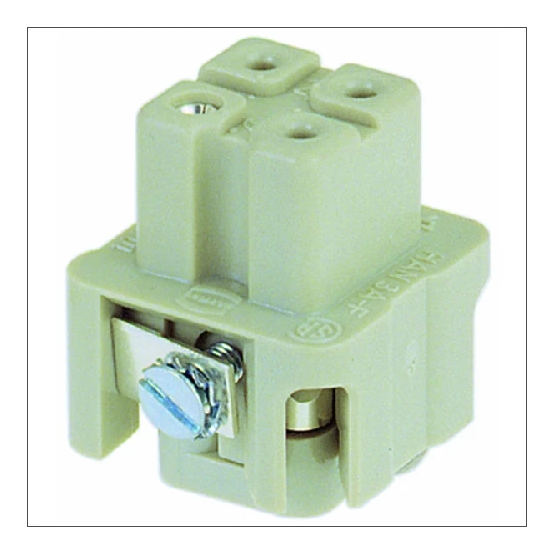

HARTING 09200032711 BINNENWERK 3P+A SCHROEF FEMALE

Fabrikantnr:
09200032711 | 5713140038851

Toon alles van:

Female contactblok met 3 polen en aarding voor rechthoekige connectoren, geschikt voor 10A en 600V.

Verpakt per 1 stuk

9,64 7,97
9,64 7,97
Meer dan 3 weken levertijd.
HARTING 09200032711 BINNENWERK 3PplusA SCHROEF FEMALE

HARTING 09200032711 BINNENWERK 3P+A SCHROEF FEMALE

9,64 7,97
  • Gratis verzending boven €150
  • 30 dagen eenvoudig retour
  • Uitstekende klantenservice score 9.4/10

Productinformatie

Inleiding

De HARTING 09200032711 BINNENWERK 3P+A SCHROEF FEMALE is een contactblok voor rechthoekige connectoren uit de HAN 3A / HAN A serie, met 3 polen en schroefaansluiting als contrastekker (female).

Belangrijkste kenmerken

Dit HARTING binnenwerk is uitgevoerd als contrastekker (female) met 3 polen en 3 vermogenscontacten. Het contactblok is voorzien van aardgeleider en is vergrendelbaar. De nominale (meet)stroom bedraagt 10 A en de nominale (meet)spanning 600 V, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 3.

De elektrische aansluiting gebeurt via een schroefaansluiting. Het contactblok is geschikt voor eendraadse, fijndraadse (met en zonder adereindhuls) en meerdraadse geleiders met een doorsnede van 0,75 tot 1,5 mm². De minimale hoeveelheid steekcycli bedraagt 500, wat het inzetstuk geschikt maakt voor herhaald koppelen en ontkoppelen.

Het rechthoekige connectorinzetstuk heeft een breedte van 21 mm, hoogte van 21 mm en een diepte van 26,2 mm. Het inzetstuk en het contactinzetstuk zijn uitgevoerd in thermoplast, terwijl de contacten van overige koperlegeringen zijn gemaakt met een zilveren contactcoating. De diameter van het insteekcontact is 1,6 mm. Het isolatiemateriaal voldoet aan brandbaarheidsklasse V0 volgens UL 94. Het binnenwerk is geschikt voor een omgevingstemperatuur en gebruikstemperatuur van -40 tot 125 °C.

Kenmerken op een rij

  • Contactblok voor rechthoekige connector, contrastekker (female), 3 polen / 3 vermogenscontacten
  • Nominale (meet)spanning 600 V, nominale (meet)stroom 10 A, toegekende stootspanning 4 kV (overspanningscategorie III, vervuilingsgraad 3)
  • Schroefaansluiting voor geleiderdoorsnede 0,75 - 1,5 mm² (eendraads, fijndraads met/zonder adereindhuls en meerdraads)
  • Thermoplast connectorinzetstuk, contacten van overige koperlegeringen met zilveren contactcoating, brandbaarheidsklasse UL 94 V0
  • Afmetingen 21 x 26,2 x 21 mm (b x d x h), diameter insteekcontact 1,6 mm, met aardgeleider en minimaal 500 steekcycli
Meer informatie
Aansluitbare geleiderdoorsnede eendraads0.75-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls0.75-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls0.75-1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads0.75-1.5 mm²
Aantal polen3
Aantal vermogenscontacten3
Brandbaarheidsklasse isolatiemateriaal conform UL 94V0
Breedte21 mm
Contactinzetstuk zonder contactenNee
ContactuitvoeringContrastekker (female)
Diameter insteekcontact1.6 mm
Diepte26.2 mm
Gebruikstemperatuur-40-125 °C
Hoogte21 mm
Materiaal connectorinzetstukThermoplast
Materiaal contact inzetstukThermoplast
Materiaal contactOverige koperlegeringen
Materiaal contactcoatingZilver
Met aardgeleiderJa
Met behuizingNee
Met draadbeschermingNee
Min. aantal steekcycli500
Modulaire uitvoering (voor railmontage)Nee
Nominale (meet)spanning600 V
Nominale (meet)stroom In10 A
Omgevingstemperatuur-40-125 °C
OpmerkingBinnenwerk. Vergrendelbaar
OverspanningscategorieIII
Toegekende stootspanning4 kV
Uitvoering elektrische aansluitingSchroefaansluiting
Vaak gebruikte artikelnummers10026575 | 2700174406 | 2334019
Vervuilingsgraad3
