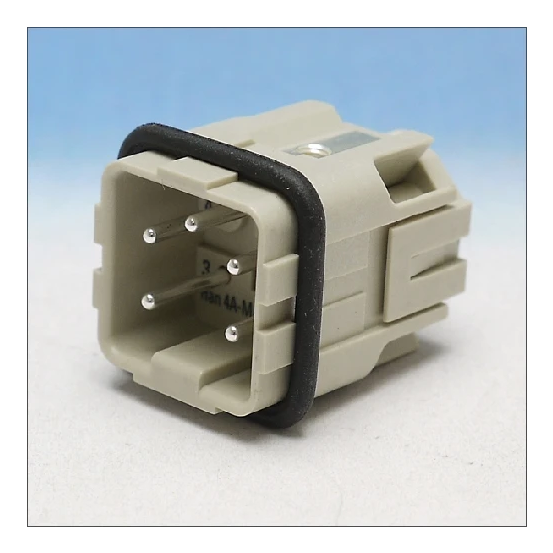

HARTING 09200042611 BINNENWERK 4P+A SCHROEF MALE

Fabrikantnr:
09200042611 | 5713140039070

Toon alles van:

Rechthoekig male contactblok met 4 polen en aarding, geschikt voor 600V en 10A. Voorzien van schroefaansluiting voor geleiders van 0,75 tot 1,5 mm² en zilvergecoate contacten.

Verpakt per 1 stuk

9,05 7,48
9,05 7,48
Op werkdagen voor 21.00 uur besteld, vandaag verstuurd. Levering ook op zaterdag.
13 op voorraad
HARTING 09200042611 BINNENWERK 4PplusA SCHROEF MALE

HARTING 09200042611 BINNENWERK 4P+A SCHROEF MALE

9,05 7,48
  • Gratis verzending boven €150
  • 30 dagen eenvoudig retour
  • Uitstekende klantenservice score 9.4/10

Productinformatie

Inleiding

De HARTING 09200042611 BINNENWERK 4P+A SCHROEF MALE is een rechthoekig contactblok voor industriële connectoren uit de HAN 4A 230/400V 10A serie, uitgevoerd met pencontacten en schroefaansluiting.

Belangrijkste kenmerken

Dit HARTING binnenwerk is een contactblok voor rechthoekige connectoren met 4 polen en 4 vermogenscontacten. Het is uitgevoerd als male (pen) inzetstuk en is vergrendelbaar. De nominale (meet)spanning bedraagt 600 V en de nominale (meet)stroom 10 A, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 3.

De elektrische aansluiting gebeurt via een schroefaansluiting en het contactblok is geschikt voor eendraads, fijndraads (met en zonder adereindhuls) en meerdraads geleiders met een doorsnede van 0,75 tot 1,5 mm². Het contactblok is voorzien van een aardgeleider en heeft een minimaal aantal van 500 steekcycli. De contactuitvoering is pen met een insteekcontactdiameter van 1,6 mm.

Het contact- en connectorinzetstuk is uitgevoerd in thermoplast, met contacten uit overige koperlegeringen en een zilveren contactcoating. De brandbaarheidsklasse van het isolatiemateriaal is V0 volgens UL 94. De afmetingen van het binnenwerk bedragen 21 x 30,5 x 21 mm (b x d x h). Het binnenwerk wordt zonder behuizing en zonder draadbescherming geleverd en is geschikt voor gebruiks- en omgevingstemperaturen van -40 tot 125 °C.

Kenmerken op een rij

  • Contactblok voor rechthoekige connector, HAN 4A 230/400V 10A serie
  • 4 polen en 4 vermogenscontacten, penuitvoering (male), vergrendelbaar
  • Nominale (meet)spanning 600 V, nominale (meet)stroom 10 A, stootspanning 4 kV
  • Schroefaansluiting voor 0,75 - 1,5 mm² eendraads, fijndraads en meerdraads geleiders
  • Thermoplast inzetstuk, zilvergecoate contacten uit koperlegering, UL 94 V0
Meer informatie
Aansluitbare geleiderdoorsnede eendraads0.75-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls0.75-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls0.75-1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads0.75-1.5 mm²
Aantal polen4
Aantal vermogenscontacten4
Brandbaarheidsklasse isolatiemateriaal conform UL 94V0
Breedte21 mm
Contactinzetstuk zonder contactenNee
ContactuitvoeringPen
Diameter insteekcontact1.6 mm
Diepte30.5 mm
Gebruikstemperatuur-40-125 °C
Hoogte21 mm
Materiaal connectorinzetstukThermoplast
Materiaal contact inzetstukThermoplast
Materiaal contactOverige koperlegeringen
Materiaal contactcoatingZilver
Met aardgeleiderJa
Met behuizingNee
Met draadbeschermingNee
Min. aantal steekcycli500
Modulaire uitvoering (voor railmontage)Nee
Nominale (meet)spanning600 V
Nominale (meet)stroom In10 A
Omgevingstemperatuur-40-125 °C
OpmerkingBinnenwerk. Vergrendelbaar
OverspanningscategorieIII
Toegekende stootspanning4 kV
Uitvoering elektrische aansluitingSchroefaansluiting
Vaak gebruikte artikelnummers10032677 | 2700174584 | 2334027
Vervuilingsgraad3
