Rechthoekig binnenwerk met 16 pencontacten voor 500V en 16A. Voorzien van schroefaansluiting voor geleiders van 0,75 tot 2,5 mm², thermoplast behuizing en zilveren contactcoating.

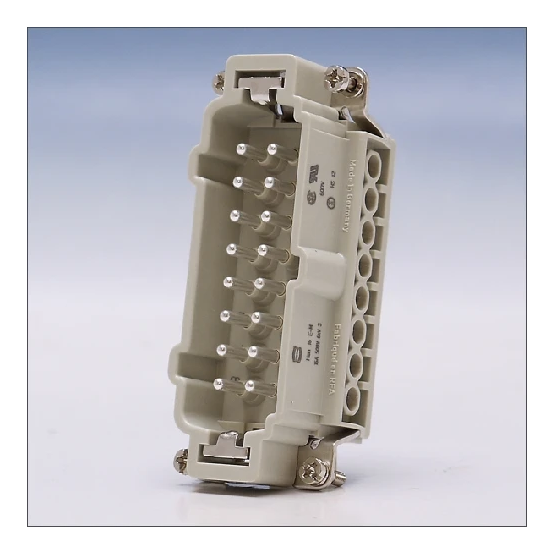

De HARTING 09330162601 BINNENWERK 16+A SCHROEF MALE is een rechthoekig contactblok voor een connector met pencontacten en schroefaansluiting, uit de serie HAN 16E 500V 16A.
Belangrijkste kenmerken
Dit HARTING binnenwerk is een contactblok voor een rechthoekige connector met 16 polen en 16 vermogenscontacten in penuitvoering. Het is geschikt voor een nominale spanning van 500 V en een nominale stroom van 16 A, met een toegekende stootspanning van 6 kV en overspanningscategorie III.
De elektrische aansluiting gebeurt via schroefaansluitingen en is geschikt voor eendraadse, meerdraadse en fijnaderige geleiders, met of zonder adereindhuls, in een geleiderdoorsnede van 0,75 tot 2,5 mm². Het contactblok is voorzien van draadbescherming en een aardgeleider en is uitgevoerd als binnenwerk dat vergrendelbaar is. Het minimaal aantal steekcycli bedraagt 500.
Het connectorinzetstuk en het contactinzetstuk zijn uitgevoerd in thermoplast, met contacten van overige koperlegeringen en een zilveren contactcoating. Het product heeft een brandbaarheidsklasse van V0 volgens UL 94 en is ontworpen voor een omgevingstemperatuur en gebruikstemperatuur van -40 tot 125 °C. De diameter van het insteekcontact bedraagt 2,5 mm en het wordt geleverd zonder behuizing.
Kenmerken op een rij
Contactblok voor rechthoekige connector, binnenwerk, vergrendelbaar
16 polen en 16 vermogenscontacten in penuitvoering (diameter insteekcontact 2,5 mm)
Nominale (meet)spanning 500 V en nominale (meet)stroom In 16 A, stootspanning 6 kV (overspanningscategorie III, vervuilingsgraad 3)
Schroefaansluiting voor geleiders 0,75–2,5 mm² (eendraads, meerdraads en fijndraads, met of zonder adereindhuls), met draadbescherming en aardgeleider
Thermoplast inzetstuk, contacten van overige koperlegeringen met zilveren coating, UL 94 V0, gebruiks-/omgevingstemperatuur -40 tot 125 °C, minimaal 500 steekcycli
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-2.5 mm²
Aantal polen
16
Aantal vermogenscontacten
16
Brandbaarheidsklasse isolatiemateriaal conform UL 94
