Overspanningsbeveiliging voor KNX-bussystemen en M&R-toepassingen met 24–30V DC, 6A belastingsstroom en 5kA ontladingsstootstroom. Het veiligheidsniveau bedraagt 350V tot 750V.

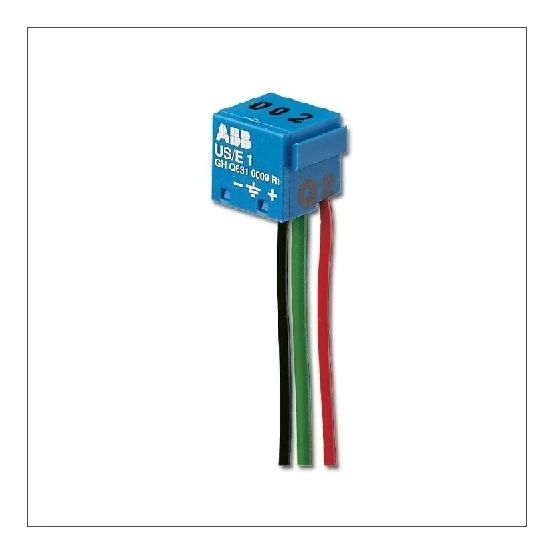

De ABB Busch-Jaeger US/E 1 overspanningsbeveiliging busklem KNX is een busaansluitklem voor KNX-bussystemen, uitgevoerd als systeemcomponent voor overspanningsbeveiliging bij data en meet- & regeltoepassingen.
Belangrijkste kenmerken
Deze ABB Busch-Jaeger US/E 1 overspanningsbeveiliging busklem KNX is een busaansluitklem binnen de ABB i-bus KNX serie. Het product is specifiek geschikt voor gebruik in KNX-bussystemen en wordt beschreven als overspanningsbeveiliging voor data en M&R.
De busklem heeft een nominale spanning DC van 24–30 V en een maximale continuspanning DC van 30 V. De nominale belastingsstroom bedraagt 6 A. De nominale ontladingsstootstroom (8/20) is 5 kA. De overspanningsbeveiliging biedt een veiligheidsniveau van 350 V tussen ader en aarde en 750 V tussen ader en ader.
De montagewijze is uitgevoerd als connector/kabeladapter en aansluiting 1 gebeurt via een klem. Er is geen signalering op het apparaat aanwezig, en er is geen meldcontact of afleiderbewaking voorzien.
Kenmerken op een rij
Busaansluitklem voor KNX-bussysteem (ABB i-bus KNX, type US/E 1)
Overspanningsbeveiliging voor data en M&R
Nominale spanning DC 24–30 V, max. continuspanning DC 30 V
Nominale belastingsstroom 6 A en ontladingsstootstroom (8/20) 5 kA
Veiligheidsniveau 350 V ader/aarde en 750 V ader/ader
