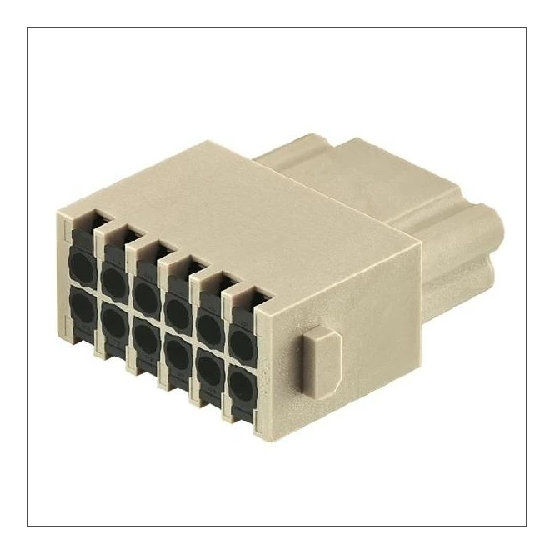

De HARTING 09140122732 HAN DD QUICK-LOCK module is een contactblok voor rechthoekige connectoren met contrastekker (female) uitvoering en 12 polen, geschikt voor elektrische aansluitingen met veerklemaansluiting.
Belangrijkste kenmerken
Dit HARTING HAN DD QUICK-LOCK contactblok is uitgevoerd als contrastekker (female) met 12 polen en 12 vermogenscontacten. De module is ontworpen voor een nominale (meet)spanning van 250 V en een nominale (meet)stroom In van 10 A. De elektrische aansluiting gebeurt via een veerklemaansluiting.
Het contactblok is geschikt voor verschillende geleiderdoorsneden: eendraads en fijndraads met adereindhuls van 0,75 tot 2,5 mm², en fijndraads zonder adereindhuls en meerdraads van 0,25 tot 1,5 mm². De diameter van het insteekcontact bedraagt 1,6 mm. De toegepaste contactmaterialen zijn koperlegeringen met een zilveren contactcoating.
De connectorinzetstukken en het contactinzetstuk zijn gemaakt van thermoplast, met isolatiemateriaal in brandbaarheidsklasse V0 conform UL 94. Het contactblok is geschikt voor een omgevingstemperatuur en gebruikstemperatuur van -40 tot 125 °C, met een overspanningscategorie III, vervuilingsgraad 3 en een toegekende stootspanning van 4 kV. Het minimum aantal steekcycli bedraagt 500. Het contactblok wordt geleverd zonder behuizing, zonder aardgeleider en zonder draadbescherming.
Kenmerken op een rij
Contactblok voor rechthoekige connector, contrastekker (female) met 12 polen
Nominale (meet)spanning 250 V en nominale (meet)stroom In 10 A
Veerklemaansluiting voor geleiders van 0,25 tot 2,5 mm² (afhankelijk van type geleider)
Thermoplast connectorinzetstuk, brandbaarheidsklasse UL 94 V0
Omgevingstemperatuur en gebruikstemperatuur -40 tot 125 °C, overspanningscategorie III, stootspanning 4 kV
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.75-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.25-1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25-1.5 mm²
Aantal polen
12
Aantal vermogenscontacten
12
Brandbaarheidsklasse isolatiemateriaal conform UL 94
