HARTING 09200032733 HAN 3A FEMALE INSERT WITH QUIC

Fabrikantnr:
09200032733 | 5713140038868

Toon alles van:

Female contactblok met 3 polen voor rechthoekige connectoren, geschikt voor 600V en 10A. Voorzien van veerklemaansluiting voor geleiders van 0,5 tot 2,5 mm² en een aardgeleider.

Verpakt per 1 stuk

11,51 9,51
11,51 9,51
Op werkdagen voor 16.30 uur besteld, vandaag verstuurd. Levering ook op zaterdag.
17 op voorraad
HARTING 09200032733 HAN 3A FEMALE INSERT WITH QUIC

HARTING 09200032733 HAN 3A FEMALE INSERT WITH QUIC

11,51 9,51
  • Gratis verzending boven €150
  • 30 dagen eenvoudig retour
  • Uitstekende klantenservice score 9.4/10

Productinformatie

Inleiding

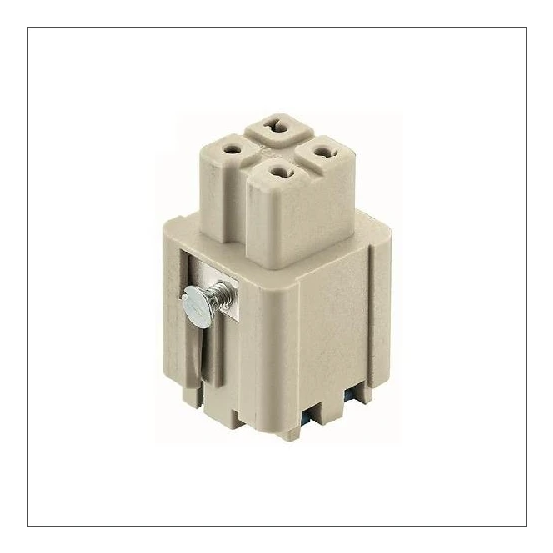

De HARTING 09200032733 HAN 3A female insert met Quick-Lock is een contactblok voor rechthoekige connectoren met 3 polen, uitgevoerd als contrastekker (female) en geschikt voor veerklemaansluiting.

Belangrijkste kenmerken

Dit HARTING contactblok uit de HAN 3A QUICK LOCK serie is ontworpen als contrastekker (female) met 3 polen en 3 vermogenscontacten. Het inzetstuk is rechthoekig met een breedte van 21 mm, een hoogte van 21 mm en een diepte van 36,6 mm. De elektrische aansluiting gebeurt via een veerklemaansluiting en er is een aardgeleider aanwezig.

De inzet maakt gebruik van een connectorinzetstuk en contactinzetstuk van thermoplast in brandbaarheidsklasse V0 volgens UL 94. De contacten bestaan uit overige koperlegeringen met een zilveren contactcoating. De diameter van het insteekcontact bedraagt 1,6 mm en het inzetstuk wordt niet zonder contacten geleverd.

Qua elektrische specificaties is het contactblok geschikt voor een nominale (meet)spanning van 600 V en een nominale (meet)stroom In van 10 A. De toegestane stootspanning bedraagt 4 kV, met overspanningscategorie III en vervuilingsgraad 3. Het minimaal aantal steekcycli is opgegeven als 500. De inzet is geschikt voor eendraadse, fijndraadse (met en zonder adereindhuls) en meerdraadse geleiders met een doorsnede van 0,5 tot 2,5 mm². De opgegeven gebruiks- en omgevingstemperatuur ligt tussen -40 en 125 °C.

Kenmerken op een rij

  • Contactblok voor rechthoekige connector, contrastekker (female) met 3 polen
  • Veerklemaansluiting en geschikt voor geleiderdoorsnede 0,5 - 2,5 mm² (eendraads, fijndraads en meerdraads)
  • Nominale (meet)spanning 600 V en nominale (meet)stroom In 10 A
  • Thermoplast inzetstuk, brandbaarheidsklasse UL 94 V0, met aardgeleider
  • Toegekende stootspanning 4 kV, overspanningscategorie III, vervuilingsgraad 3
Meer informatie
Aansluitbare geleiderdoorsnede eendraads0.5-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls0.5-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls0.5-2.5 mm²
Aansluitbare geleiderdoorsnede meerdraads0.5-2.5 mm²
Aantal polen3
Aantal vermogenscontacten3
Brandbaarheidsklasse isolatiemateriaal conform UL 94V0
Breedte21 mm
Contactinzetstuk zonder contactenNee
ContactuitvoeringContrastekker (female)
Diameter insteekcontact1.6 mm
Diepte36.6 mm
Gebruikstemperatuur-40-125 °C
Hoogte21 mm
Materiaal connectorinzetstukThermoplast
Materiaal contact inzetstukThermoplast
Materiaal contactOverige koperlegeringen
Materiaal contactcoatingZilver
Met aardgeleiderJa
Met behuizingNee
Met draadbeschermingNee
Min. aantal steekcycli500
Modulaire uitvoering (voor railmontage)Nee
Nominale (meet)spanning600 V
Nominale (meet)stroom In10 A
Omgevingstemperatuur-40-125 °C
OverspanningscategorieIII
Toegekende stootspanning4 kV
Uitvoering elektrische aansluitingVeerklemaansluiting
Vaak gebruikte artikelnummers10153554 | 2700852553 | 8330424
Vervuilingsgraad3
