Universele 1-kanaals meetwaarde-omvormer en scheidingsversterker met galvanische scheiding, 0-20mA in- en uitgangsbereik, 21,6-253V AC/DC voeding en IP50-bescherming voor DIN-rail.
Verpakt per 1 stuk
315,48260,73
315,48260,73
Op werkdagen voor 21.00 uur besteld, vandaag verstuurd. Levering ook op zaterdag.

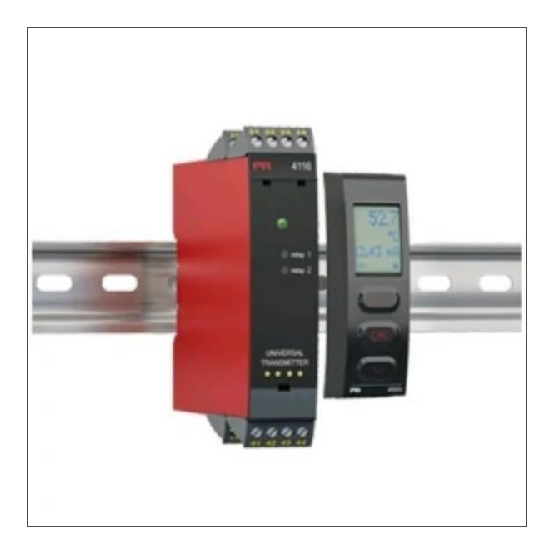

De PR ELECTRO 4116 meetwaarde omvormer van PR ELECTRONICS uit de 4000/PR 4000-serie is een scheidingsversterker en hulprelais in inbouwuitvoering, geschikt voor toepassing als universele transmitter.
Belangrijkste kenmerken
Deze PR ELECTRO 4116 meetwaarde omvormer biedt één kanaal en is uitgevoerd als inbouwapparaat. Het apparaat is ontworpen als scheidingsversterker met galvanische scheiding tussen ingang en uitgang, tussen ingangen onderling, tussen uitgangen onderling en tussen de voedingsspanning en alle andere stroomcircuits. Hierdoor wordt een veilige en gescheiden signaalverwerking mogelijk gemaakt.
De omvormer werkt met een passieve voeding en heeft een nominale voedingsspanning van 21,6 - 253 V bij AC en 19,2 - 300 V bij DC, met een nominale (meet)bedrijfsfrequentie van 50 - 60 Hz. Aan de uitgang zijn onder andere de bereiken 0 - 20 mA en 4 - 20 mA beschikbaar, terwijl aan de ingang de bereiken 0 - 20 mA en 4 - 20 mA zijn opgegeven. Het apparaat heeft een beschermingsgraad van IP50 en is ontworpen voor een bedrijfstemperatuur van -20 tot 55 °C.
Als hulprelais binnen de PR 4000-serie beschikt dit product over 2 hulpcontacten als maakcontact en 2 hulpcontacten als verbreekcontact, met 1-voudig contact als contactvariant. De elektrische aansluiting gebeurt via schroefaansluitingen. De montagewijze is geschikt voor DIN-rail en de compacte afmetingen (breedte 23,5 mm, diepte 104 mm, hoogte 109 mm of 90 mm afhankelijk van bron) maken integratie in verdeelinrichtingen eenvoudig. Het apparaat heeft SIL 2 conform IEC 61508.
Kenmerken op een rij
Scheidingsversterker/universele transmitter PR ELECTRO 4116 met 1 kanaal
Galvanische scheiding tussen ingang, uitgang, ingangen onderling en voedingsspanning
Nominale voedingsspanning AC 21,6 - 253 V en DC 19,2 - 300 V, 50 - 60 Hz
Ingangs- en uitgangsbereiken 0 - 20 mA en 4 - 20 mA
Beschermingsgraad IP50 en bedrijfstemperatuur -20 tot 55 °C
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
2
Aantal hulpcontacten als verbreekcontact
2
Aantal hulpcontacten als wisselcontact
0
Blusfunctie
Nee
Breedte
23.5 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
12 mm
Handbediening
Nee
Hoogte
90 mm
Met dwanggeleide contacten
Nee
Montagewijze
DIN-rail
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
