Rechte, ronde 5-polige male connector voor 250V en 5A met soldeeraansluiting. Geschikt voor kabels tot 3mm en geleiders tot 0,75mm², uitgevoerd in zink met IP40-bescherming.

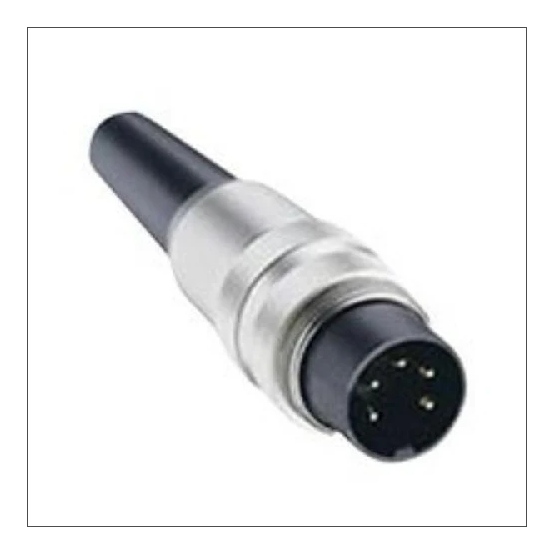

De LUMBERG SV50/6 CONNECTOR 5P MALE 250V SOLD is een rechte, ronde veldconfexioneerbare connector uit de SV-serie, uitgevoerd met 5 pencontacten en een soldeeraansluiting.
Belangrijkste kenmerken
Deze LUMBERG SV50/6 connector is voorzien van 5 stuurcontacten in penuitvoering en is geschikt voor een nominale (meet)spanning van 250 V en een nominale stroom van 5 A. De elektrische aansluiting verloopt via een soldeeraansluiting, waardoor een vaste verbinding kan worden gerealiseerd.
De behuizing is recht uitgevoerd en vervaardigd uit zink, met een schroefdraadring van messing. De connector heeft een diameter van 17,5 mm en is ontworpen voor kabels met een buitendiameter van 0 tot 3 mm. De aansluitbare geleiderdoorsnede bedraagt 0 tot 0,75 mm² voor eendraads, meerdraads en fijndraads geleiders, zowel met als zonder adereindhuls.
De connector beschikt in gemonteerde toestand over een beschermingsgraad van IP40 en valt in overspanningscategorie I. Het isolatiemateriaal voldoet aan brandbaarheidsklasse V0 volgens UL 94. De connector is niet afgeschermd, heeft geen aardgeleider, geen status-indicatie en is uitgevoerd zonder vergrendeling. Het toegestane omgevingstemperatuurbereik loopt van -40 tot 85 °C.
Kenmerken op een rij
5 stuurcontacten in penuitvoering
Nominale (meet)spanning 250 V en nominale stroom 5 A
Rechte zinken behuizing met messing schroefdraadring, diameter 17,5 mm
Soldeeraansluiting voor geleiders van 0 - 0,75 mm² en kabels met buitendiameter 0 - 3 mm
Beschermingsgraad IP40, overspanningscategorie I en UL 94 brandbaarheidsklasse V0
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0 - 0.75 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0 - 0.75 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0 - 0.75 mm²
Aansluitbare geleiderdoorsnede meerdraads
0 - 0.75 mm²
Aantal stuurcontacten
5
Afgeschermd
NO
Beschermingsgraad (IP), gemonteerd
IP40
Brandbaarheidsklasse isolatiemateriaal conform UL 94
