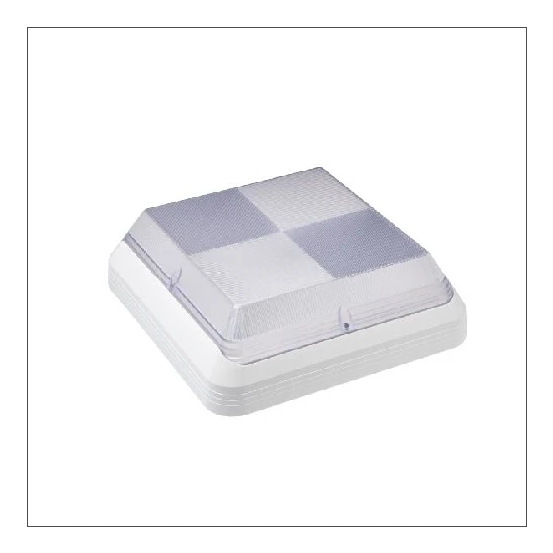

De HOGRO TPB EASY 3-1250 WT FR (AJ921C31250) is een vierkante LED plafond-/wandarmatuur met geïntegreerde lichtbron, uitgevoerd in wit kunststof en voorzien van een gestructureerde afdekking.
Belangrijkste kenmerken
Deze HOGRO TPB armatuur is een armatuur met kap, geschikt voor opbouwmontage aan zowel plafond als wand. De behuizing is van kunststof, wit (RAL 9010), met een gestructureerde kunststof afdekking. De vierkante vorm heeft een lengte en breedte van 314 mm en een hoogte/diepte van 100 mm. De armatuur wordt geleverd met bevestigingsmateriaal en is voorzien van een eindige bedrading met steekklemmen.
De ingebouwde, niet-uitwisselbare LED-lichtbron levert een effectieve lichtstroom van 1250 lm bij een maximaal systeemvermogen van 8,54 W. De lichtkleur is wit met een kleurtemperatuur van 3000 K en een kleurweergave-index van 80-89. De lichtuittrede is direct, met een symmetrische lichtverdeling en een vrijstralende/diffuse stralingshoek. De specifieke lichtstroom van het armatuur bedraagt 147,06 lm/W, met energie-efficiëntieklasse C volgens EU 2019/2015.
De armatuur heeft een beschermingsklasse I en een frontzijde met beschermingsgraad IP65, aangevuld met NEMA-classificatie 4X. De nominale spanning bedraagt 230-240 V AC en de nominale stroom 310 mA. De armatuur is geschikt voor één lichtbron met een lampvermogen van 8,65 W en een aansluitbare geleiderdoorsnede van 1 tot 2,5 mm². De nominale omgevingstemperatuur ligt tussen -25 °C en 35 °C, en het lumenbehoud bij 75.000 uur bedraagt 80%, met een uitval van 10%.
Kenmerken op een rij
Vierkante opbouwarmatuur met kap, geschikt voor plafond- en wandmontage
Geïntegreerde, niet-uitwisselbare LED-lichtbron van 1250 lm en 8,54 W
Witte kunststof behuizing (RAL 9010) met gestructureerde kunststof afdekking
Beschermingsgraad frontzijde IP65 en beschermingsklasse I, NEMA 4X
Lichtkleur wit 3000 K, kleurweergave-index 80-89 en symmetrische, diffuse lichtverdeling
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede
1 - 2.5 mm²
Aansluitwijze
Steekklem
Aantal polen
2
Afdekking armatuur met thermisch isolatiemateriaal mogelijk
YES
Armatuur met begrensde oppervlaktetemperatuur "D-teken" volgens EN 60598-2-24
NO
Balvastheid volgens DIN 18032-3
NO
Bediening via Bluetooth
NO
Beschermingsgraad (NEMA)
4X
Beschermingsgraad achterzijde (IP)
Overig
Beschermingsgraad frontzijde (IP)
IP65
Beschermingsklasse volgens IEC 61140
I
Breedte
314 mm
Buitendiameter
mm
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Casambi
NO
Compatible met Google Assistant
NO
Constante lichtstroom regeling
NO
Dimbaar 0-10 V
NO
Dimbaar 1-10 V
NO
Dimbaar DALI
NO
Dimbaar Dali-2
NO
Dimbaar DMX
NO
Dimbaar DSI
NO
Dimbaar faseaansnijding
NO
Dimbaar faseafsnijding
NO
Dimbaar met potentiometer (geïntegreerd)
NO
Dimbaar met push-button
NO
Dimbaar netspanningsmodulatie
NO
Dimbaar RF
NO
Dimbaar Touch and Dim
NO
Dimbaar Zigbee
NO
Dimbaar
YES
Dimming fabrikantspecifiek
NO
Dimming programmeerbaar
NO
Effectieve lichtstroom volgens IEC 62722-2-1
1250 - 1250 lm
Energie-efficiëntieklasse van de lichtbron volgens EU regelgeving 2019/2015
C
Fotobiologische veiligheid conform EN 62471
RG1
Geleiderdoorsnede
0.75 mm²
Geschikt voor aantal lichtbronnen
1
Geschikt voor beeldschermwerkplaats volgens EN 12464-1
NO
Geschikt voor inbouwmontage
NO
Geschikt voor klemmontage
NO
Geschikt voor lampvermogen
8.65 - 8.65 W
Geschikt voor lichtlijnconfiguratie
NO
Geschikt voor noodverlichting
NO
Geschikt voor opbouwmontage
YES
Geschikt voor pendelophanging
NO
Geschikt voor plafondmontage
YES
Geschikt voor wandmontage
YES
Gloeidraadtest volgens IEC 60695-2-11
650 °C - 30 s
Hoogte/diepte
100 mm
Inbouwbreedte
mm
Inbouwdiameter
mm
Inbouwhoogte/diepte
mm
Inbouwlengte
mm
Kleur afdekking
Geen
Kleur behuizing
Wit
Kleur consistentie (McAdam ellips)
SDCM3
Kleurtemperatuur
3000 - 3000 K
Kleurweergave-index
80-89
Lamptype
LED niet uitwisselbaar
Lengte
314 mm
Lichtkleur regelbaar
Nee
Lichtkleur
Wit
Lichtopbrengst bij noodbedrijf
lm
Lichtstroom regelbaar
Nee
Lichtuittrede
Direct
Lichtverdeler
Geen
Lichtverdeling
Symmetrisch
Lumenbehoud bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq)
%
Lumenbehoud bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
%
Lumenbehoud bij gemiddelde levensduur van 75.000 uur bij 25 °C omgeving (tq)
80 %
Materiaal afdekking
Kunststof gestructureerd
Materiaal behuizing
Kunststof
Max. aantal armaturen per leidingbeveiligingsschakelaar B16
68
Max. aantal armaturen per leidingbeveiligingsschakelaar C16
40
Max. aantal armaturen per zekeringautomaat C10 (MCB)
41
Max. systeemvermogen
8.54 W
Met aanwezigheidsmelder
NO
Met bevestigingsmateriaal
YES
Met bewegingssensor
NO
Met IFTTT ondersteuning
NO
Met lichtbron
YES
Met lichtsensor
NO
Met luchtsleuven
NO
Met schakelaar
NO
Nom. bedrijfsduur
h
Nom. levensduur L70/B50 bij 25 °C
h
Nom. spanning
230 - 240 V
Nom. stroom
310 - 310 mA
Noodfunctiebewakingssysteem
Geen
Noodstroomvoorzieningssysteem
Geen
Omgevingstemperatuur
-25 - 35 °C
Onderdeel van een houder volgens 2019/2020/EU
NO
Oppervlaktebescherming behuizing
Overig
RAL-nummer
9010
Rasteruitvoering
Geen
Soort bedrading
Eindig
Soort verlichtingsarmatuur
Armatuur met kap
Spanningstype
AC
Specifieke lichtstroom armatuur
147.06 - 147.06 lm/W
Stralingshoek regelbaar
Nee
Stralingshoek
Vrijstralend/diffuus
Stroomverbruik in noodmodus
W
Totale harmonische vervorming (THD)
13.78 %
Type dimming
Niet dimbaar
Uitval bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq)
%
Uitval bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
%
Uitval bij gemiddelde levensduur van 75.000 uur bij 25 °C omgeving (tq)
10 %
Uitvoeringsvorm
Vierkant
Vaak gebruikte artikelnummers
10198059 | 2850431840
Vermogensfactor
0.875
Verwisselbare voorschakelapparatuur
NO
Voldoet aan min. EIA levensduurcriterium L90 (bij 50.000 uur bij tq = 25°C)
