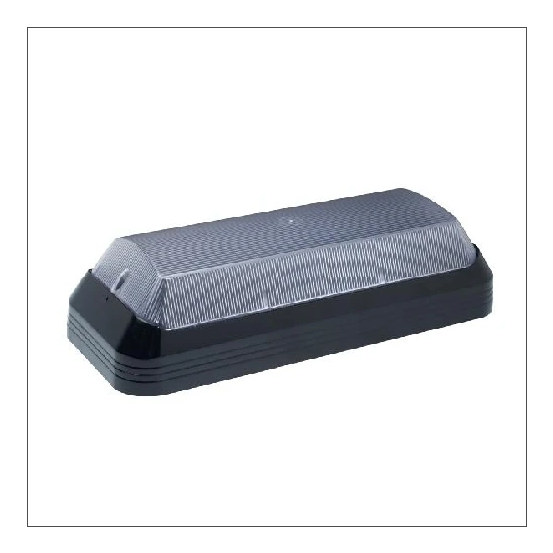

De HOGRO AH901C4105001 TPN EASY 4-1050 ZW FR ND is een noodverlichtingsarmatuur uit de TPN NOOD-serie, ontworpen voor vluchtwegverlichting en -indicatie.
Belangrijkste kenmerken
Dit HOGRO TPN EASY noodverlichtingsarmatuur is geschikt voor wandopbouw en wordt geleverd met een geïntegreerde, niet-uitwisselbare LED-lichtbron. Met een effectieve lichtstroom van 1050 lm en een lichtopbrengst van 310 lm in noodbedrijf zorgt het armatuur voor duidelijke vluchtwegverlichting. De herkenningsafstand bedraagt 15 meter en het armatuur is geschikt voor enkelzijdige indicatie met markeringstype sticker.
Het armatuur werkt op een nominaal spanningsbereik van 230 - 240 V AC en maakt gebruik van een decentraal noodstroomvoorzieningssysteem met individuele NiMH-batterij. De nominale bedrijfsduur in noodmodus is 1 uur, met een stroomverbruik van 0,9 W in noodbedrijf. Daarnaast is een automatische zelfdiagnose voor de noodfunctie geïntegreerd en is het armatuur geschikt voor continu schakeling.
De behuizing is van kunststof in de kleur zwart, met een gestructureerde kunststof afdekking. Het armatuur heeft een beschermingsgraad IP65 en NEMA 4X en een slagvastheid groter dan IK10. De afmetingen bedragen 395 mm hoogte, 156 mm breedte en 100 mm diepte. De kleurtemperatuur ligt op 4000 K met witte lichtkleur, en de energie-efficiëntieklasse van de lichtbron is C volgens EU-regelgeving 2019/2015.
Kenmerken op een rij
Functie: vluchtwegverlichting/-indicatie met enkelzijdige indicator
Effectieve lichtstroom 1050 lm, lichtopbrengst bij noodbedrijf 310 lm
Nominale bedrijfsduur 1 uur, decentraal noodstroomvoorzieningssysteem met NiMH-accu
Beschermingsgraad IP65 en NEMA 4X, slagvastheid > IK10
Wandopbouwarmatuur met zwarte kunststof behuizing (395 x 156 x 100 mm)
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede
1 - 2.5 mm²
Aansluitwijze
Overig
Aantal polen
3
Aantal verlichtingskoppen
1
Accu-eigenschap
NiMH
Armatuur met begrensde oppervlaktetemperatuur "D-teken" volgens EN 60598-2-24
NO
Beschermingsgraad (IP)
IP65
Beschermingsgraad (NEMA)
4X
Beschermingsklasse volgens IEC 61140
I
Breedte
156 mm
Buitendiameter
mm
Constante lichtstroom regeling
NO
Diepte
100 mm
Effectieve lichtstroom volgens IEC 62722-2-1
1050 - 1050 lm
Energie-efficiëntieklasse van de lichtbron volgens EU regelgeving 2019/2015
C
Functie
Vluchtwegverlichting/-indicatie
Geleiderdoorsnede
0.75 mm²
Geschikt voor aantal lichtbronnen
1
Geschikt voor continu schakeling
YES
Geschikt voor markeringstype
Sticker
Geschikt voor standby-schakeling
NO
Herkenningsafstand
15 m
Hoogte
395 mm
Inbouwbreedte
mm
Inbouwdiameter
mm
Inbouwdiepte
mm
Inbouwhoogte
mm
Incl. pictogram
NO
Kleur behuizing
Zwart
Kleurtemperatuur
4000 - 4000 K
Lamphouder
Geen
Lamptype
LED niet uitwisselbaar
Lampvermogen
9.7 W
Lichtkleur
Wit
Lichtopbrengst bij noodbedrijf
310 lm
Lichtstroom in standby modus
lm
Lichtverdeler
Geen
Lumenbehoud bij gemiddelde levensduur van 100.000 uur bij 25 °C omgeving (tq)
80 %
Lumenbehoud bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
%
Materiaal afdekking
Kunststof gestructureerd
Materiaal behuizing
Kunststof
Max. aantal armaturen per leidingbeveiligingsschakelaar B16
68
Max. aantal armaturen per leidingbeveiligingsschakelaar C16
40
Max. systeemvermogen
8.27 W
Met afstandsschakelaaraansluiting
NO
Met een afstandsbediening
NO
Met lichtbron
YES
Met verwarmingselement voor batterij
NO
Montagewijze
Wandopbouw
Nom. bedrijfsduur
1 - 1 h
Nom. levensduur L70/B50 bij 25 °C
h
Nom. spanning
230 - 240 V
Nom. stroom
300 - 300 mA
Noodfunctiebewakingssysteem
Automatische zelftest
Noodstroomvoorzieningssysteem
Decentraal (individuele batterij)
Slagvastheid
> IK10
Soort bedrading
Eindig
Spanningstype
AC
Stroomverbruik in noodmodus
0.9 W
Toepassing indicator
Enkelzijdig
Uitval bij gemiddelde levensduur van 100.000 uur bij 25 °C omgeving (tq)
10 %
Uitval bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
