De PIL 304173 MULTI+ 30 PC LED 14W 4000K EM is een ronde plafond- en wandarmatuur met geïntegreerde LED-lichtbron en noodverlichtingsfunctie, uitgevoerd in wit kunststof.
Belangrijkste kenmerken
Deze PIL MULTI+ plafond-/wandarmatuur is voorzien van een niet-uitwisselbare LED-lichtbron van 14 W met een effectieve lichtstroom van 793 lm en een witte lichtkleur rond 4000 K. De lichtverdeling is symmetrisch met directe lichtuittrede en een vrijstralende/diffuse stralingshoek. De kleurweergave-index ligt tussen 80 en 89 en de kleurconsistentie is aangeduid als SDCM3.

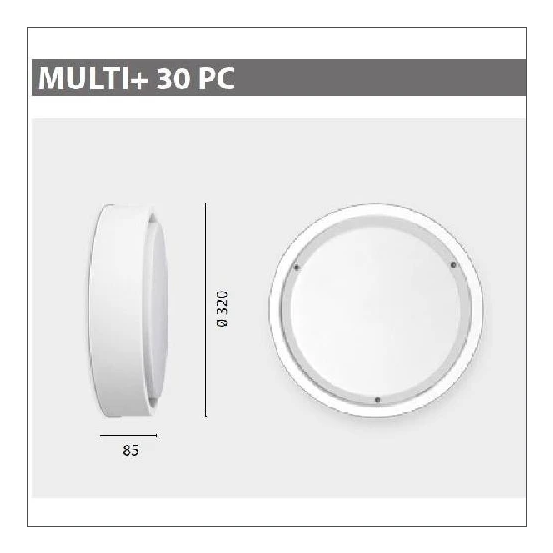

De armatuur is geschikt voor opbouwmontage aan plafond en wand en heeft een ronde vorm met een buitendiameter van 320 mm en een hoogte/diepte van 84,5 mm. De behuizing is van kunststof met een onbehandelde, witte afwerking en een opale kunststof afdekking. De beschermingsgraad aan de frontzijde is IP66, de slagvastheid is IK10 en de beschermingsklasse volgens IEC 61140 is klasse II.
De armatuur is geschikt voor noodverlichting en beschikt over een geïntegreerde noodunit met een nominale bedrijfsduur van 3 uur. In noodbedrijf levert de armatuur 254 lm, met een stroomverbruik in noodmodus van 2,5 W. De voeding gebeurt via een LED-voorschakelapparaat met stroomgestuurde regeling, dat is inbegrepen en verwisselbaar. Het type dimming is niet dimbaar en de armatuur werkt op een nominale spanning van 220–240 V AC met een vermogensfactor van 0,9.
Kenmerken op een rij
Ronde plafond-/wandarmatuur, buitendiameter 320 mm, hoogte 84,5 mm
Geïntegreerde LED 14 W, 793 lm, witte lichtkleur circa 4000 K
Geschikt voor noodverlichting, geïntegreerde noodunit met 3 uur bedrijfsduur en 254 lm in noodbedrijf
Beschermingsgraad frontzijde IP66 en slagvastheid IK10
Kunststof behuizing wit, kunststof opale afdekking, beschermingsklasse II
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede
1.5 - 1.5 mm²
Aansluitwijze
Steekklem
Afdekking armatuur met thermisch isolatiemateriaal mogelijk
NO
Armatuur met begrensde oppervlaktetemperatuur "D-teken" volgens EN 60598-2-24
NO
Balvastheid volgens DIN 18032-3
NO
Bediening via Bluetooth
NO
Beschermingsgraad frontzijde (IP)
IP66
Beschermingsklasse volgens IEC 61140
II
Breedte
mm
Buitendiameter
320 mm
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Casambi
NO
Compatible met Google Assistant
NO
Constante lichtstroom regeling
NO
Dimbaar 0-10 V
NO
Dimbaar 1-10 V
NO
Dimbaar DALI
NO
Dimbaar Dali-2
NO
Dimbaar DMX
NO
Dimbaar DSI
NO
Dimbaar faseaansnijding
NO
Dimbaar faseafsnijding
NO
Dimbaar met potentiometer (geïntegreerd)
NO
Dimbaar met push-button
NO
Dimbaar netspanningsmodulatie
NO
Dimbaar RF
NO
Dimbaar Touch and Dim
NO
Dimbaar Zigbee
NO
Dimbaar
NO
Dimming fabrikantspecifiek
NO
Dimming programmeerbaar
NO
Effectieve lichtstroom volgens IEC 62722-2-1
793 - 793 lm
Energie-efficiëntieklasse van de lichtbron volgens EU regelgeving 2019/2015
D
Fotobiologische veiligheid conform EN 62471
RG1
Geleiderdoorsnede
mm²
Geschikt voor aantal lichtbronnen
1
Geschikt voor beeldschermwerkplaats volgens EN 12464-1
NO
Geschikt voor inbouwmontage
NO
Geschikt voor klemmontage
NO
Geschikt voor lampvermogen
14 - 14 W
Geschikt voor lichtlijnconfiguratie
NO
Geschikt voor noodverlichting
YES
Geschikt voor opbouwmontage
YES
Geschikt voor pendelophanging
NO
Geschikt voor plafondmontage
YES
Geschikt voor wandmontage
YES
Gloeidraadtest volgens IEC 60695-2-11
Geen
Hoogte/diepte
84.5 mm
Inbouwbreedte
mm
Inbouwdiameter
mm
Inbouwhoogte/diepte
mm
Inbouwlengte
mm
Kleur behuizing
Wit
Kleur consistentie (McAdam ellips)
SDCM3
Kleurtemperatuur
4000 - 4000 K
Kleurweergave-index
80-89
Lamphouder
Overig
Lamptype
LED niet uitwisselbaar
Lengte
mm
Lichtkleur regelbaar
Nee
Lichtkleur
Wit
Lichtopbrengst bij noodbedrijf
254 lm
Lichtstroom regelbaar
Nee
Lichtuittrede
Direct
Lichtverdeler
Overig
Lichtverdeling
Symmetrisch
Lumenbehoud bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq)
96.6 %
Lumenbehoud bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
95.4 %
Lumenbehoud bij gemiddelde levensduur van 75.000 uur bij 25 °C omgeving (tq)
93.5 %
Materiaal afdekking
Kunststof opaal
Materiaal behuizing
Kunststof
Max. aantal armaturen per leidingbeveiligingsschakelaar B16
50
Max. aantal armaturen per leidingbeveiligingsschakelaar C16
85
Max. aantal armaturen per zekeringautomaat C10 (MCB)
52
Max. systeemvermogen
9.5 W
Met aanwezigheidsmelder
NO
Met bevestigingsmateriaal
NO
Met bewegingssensor
NO
Met IFTTT ondersteuning
NO
Met lichtbron
YES
Met lichtsensor
NO
Met luchtsleuven
NO
Met schakelaar
NO
Nom. bedrijfsduur
3 h
Nom. levensduur L70/B50 bij 25 °C
h
Nom. omgevingstemperatuur volgens IEC62722-2-1
-20 - 30 °C
Nom. spanning
220 - 240 V
Nom. stroom
mA
Noodfunctiebewakingssysteem
Geen
Noodstroomvoorzieningssysteem
Decentraal (individuele batterij)
Onderdeel van een houder volgens 2019/2020/EU
YES
Oppervlaktebescherming behuizing
Onbehandeld
Rasteruitvoering
Geen
Slagvastheid
IK10
Soort verlichtingsarmatuur
Armatuur met kap
Spanningstype
AC
Specifieke lichtstroom armatuur
83.5 - 83.5 lm/W
Stralingshoek regelbaar
Nee
Stralingshoek
Vrijstralend/diffuus
Stroomverbruik in noodmodus
2.5 W
Totale harmonische vervorming (THD)
15 %
Type dimming
Niet dimbaar
Uitval bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq)
%
Uitval bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
%
Uitval bij gemiddelde levensduur van 75.000 uur bij 25 °C omgeving (tq)
%
Uitvoeringsvorm
Rond
Vaak gebruikte artikelnummers
10215222 | 2850072242
Vermogensfactor
0.9
Verwisselbare voorschakelapparatuur
YES
Voldoet aan min. EIA levensduurcriterium L90 (bij 50.000 uur bij tq = 25°C)
