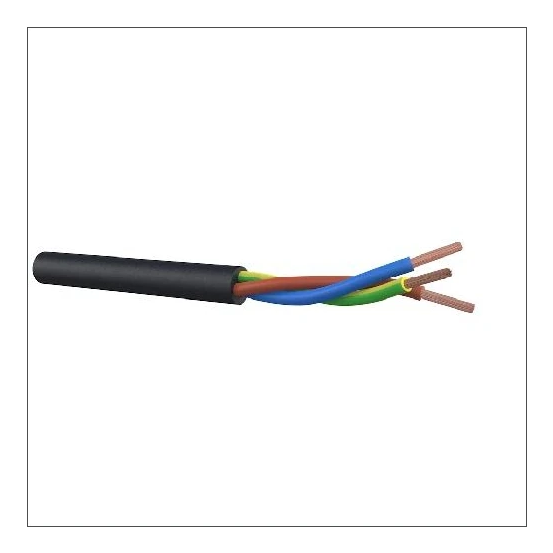

3-aderige rubberkabel van 1 mm² op een rol van 100 meter met een spanning van 300/500 V. Deze soepele koperen kabel heeft een rubberen mantel met een buitendiameter van circa 7 mm.
De DYNAMIC rubberkabel RMRL wordt geleverd op een rol van 100 meter. Deze kabel is voorzien van 3 aders en heeft een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
De koperen kabel is opgebouwd uit een soepele klasse 5 geleider met een ronde vorm en een blank oppervlak. Zowel de aderisolatie als de mantel zijn vervaardigd van rubber. De zwarte mantel heeft een ronde vorm met een buitendiameter van circa 7 mm en bevat een geel/groene aardgeleider.
De kabel heeft een nominale spanning van 300/500 V. De constructie is geschikt voor elektrotechnische installaties waarbij flexibiliteit is vereist.
Kenmerken op een rij
Geleverd op een rol van 100 meter
3 aders met een nominale geleiderdoorsnede van 1 mm²
Nominale spanning van 300/500 V
Klasse 5 soepele koperen geleider
Rubber mantel met een buitendiameter van circa 7 mm
Inclusief aardgeleider
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
7 mm
CLC
H05RR-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
75 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
28 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
28 mm
Model
Mantelleiding
NEN
RMrL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Specificatie mantelmateriaal
Rubber - Ethyleen propyleen rubber (EPR)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
