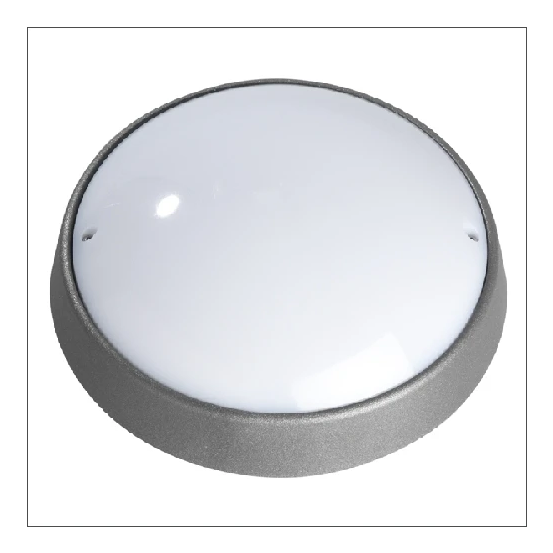

De HOGRO AX991B3105001 DOTT EASY 3-1050 DB703 OP ND is een noodverlichtingsarmatuur uit de DOTT NOOD-serie, geschikt voor vluchtwegverlichting en -indicatie.
Belangrijkste kenmerken
Dit HOGRO DOTT noodverlichtingsarmatuur is ontworpen voor wandopbouw en levert een effectieve lichtstroom van 1050 lumen met een wit licht (3000 K). Het armatuur wordt geleverd met een niet-uitwisselbare LED-lichtbron en heeft een lampvermogen van 7,6 W. Bij noodbedrijf levert het armatuur 310 lumen met een nominale bedrijfsduur van 1 uur.
Het armatuur is voorzien van een decentraal noodstroomvoorzieningssysteem met een NiMH-accu en een automatische zelfdiagnose voor de noodfunctie. Het is geschikt voor continu schakeling en heeft een herkenningsafstand van 15 meter. De behuizing is uitgevoerd in aluminium met een antracietkleur en een opale kunststof afdekking, met een buitendiameter van 250 mm en een diepte van 90 mm.
Met een beschermingsgraad van IP65 en NEMA 4X, een slagvastheid van > IK10 en beschermingsklasse I is dit armatuur robuust uitgevoerd. Het werkt op een nominale spanning van 230 - 240 V AC en heeft een vermogensfactor van 0,822. De lumenbehoudwaarde bij een gemiddelde levensduur van 100.000 uur bij 25 °C is 80%, met een uitval van 10%.
Kenmerken op een rij
Noodverlichtingsarmatuur voor vluchtwegverlichting/-indicatie
Wandopbouw, buitendiameter 250 mm en diepte 90 mm
Effectieve lichtstroom 1050 lm, lichtkleur wit 3000 K
Noodbedrijf: 310 lm, nominale bedrijfsduur 1 uur, herkenningsafstand 15 m
Beschermingsgraad IP65/NEMA 4X en slagvastheid > IK10
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede
1 - 2.5 mm²
Aansluitwijze
Overig
Aantal polen
3
Aantal verlichtingskoppen
1
Accu-eigenschap
NiMH
Armatuur met begrensde oppervlaktetemperatuur "D-teken" volgens EN 60598-2-24
NO
Beschermingsgraad (IP)
IP65
Beschermingsgraad (NEMA)
4X
Beschermingsklasse volgens IEC 61140
I
Breedte
mm
Buitendiameter
250 mm
Constante lichtstroom regeling
NO
Diepte
90 mm
Effectieve lichtstroom volgens IEC 62722-2-1
1050 - 1050 lm
Energie-efficiëntieklasse van de lichtbron volgens EU regelgeving 2019/2015
D
Functie
Vluchtwegverlichting/-indicatie
Geleiderdoorsnede
0.75 mm²
Geschikt voor aantal lichtbronnen
1
Geschikt voor continu schakeling
YES
Geschikt voor standby-schakeling
NO
Herkenningsafstand
15 m
Hoogte
mm
Inbouwbreedte
mm
Inbouwdiameter
mm
Inbouwdiepte
mm
Inbouwhoogte
mm
Incl. pictogram
NO
Kleur behuizing
Antraciet
Kleurtemperatuur
3000 - 3000 K
Lamphouder
Geen
Lamptype
LED niet uitwisselbaar
Lampvermogen
7.6 W
Lichtkleur
Wit
Lichtopbrengst bij noodbedrijf
310 lm
Lichtstroom in standby modus
lm
Lichtverdeler
Geen
Lumenbehoud bij gemiddelde levensduur van 100.000 uur bij 25 °C omgeving (tq)
80 %
Lumenbehoud bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
%
Materiaal afdekking
Kunststof opaal
Materiaal behuizing
Aluminium
Max. aantal armaturen per leidingbeveiligingsschakelaar B16
68
Max. aantal armaturen per leidingbeveiligingsschakelaar C16
40
Max. systeemvermogen
6.76 W
Met afstandsschakelaaraansluiting
NO
Met een afstandsbediening
NO
Met lichtbron
YES
Met verwarmingselement voor batterij
NO
Montagewijze
Wandopbouw
Nom. bedrijfsduur
1 - 1 h
Nom. levensduur L70/B50 bij 25 °C
h
Nom. spanning
230 - 240 V
Nom. stroom
242 - 242 mA
Noodfunctiebewakingssysteem
Automatische zelftest
Noodstroomvoorzieningssysteem
Decentraal (individuele batterij)
Slagvastheid
> IK10
Soort bedrading
Eindig
Spanningstype
AC
Stroomverbruik in noodmodus
0.9 W
Uitval bij gemiddelde levensduur van 100.000 uur bij 25 °C omgeving (tq)
10 %
Uitval bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
