Verpakt per 3 meter

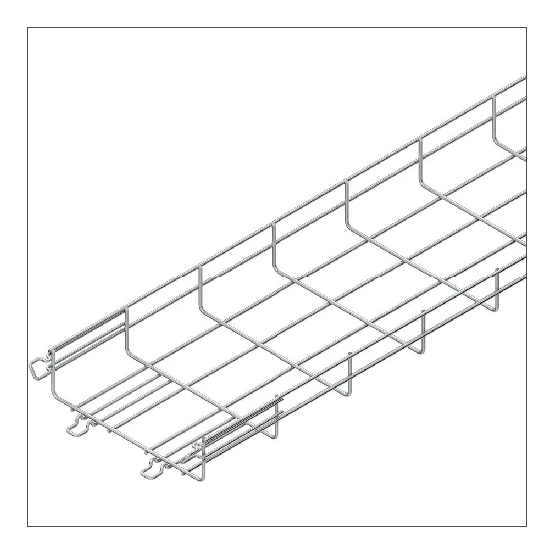

De NIEDAX MTC 54.300 ER staaldraadgoot is een U-vormige draadgoot uit de MTC 54 ER serie, uitgevoerd in roestvaststaal (RVS) met geïntegreerde verbinder en een lengte van 3000 mm.
Deze NIEDAX MTC 54.300 ER staaldraadgoot is ontworpen als U-vormige draadgoot met een werkende lengte van 3000 mm, een breedte van 300 mm en een hoogte van 54 mm. De nuttige doorsnede bedraagt 15262 mm², zodat er ruimte is voor kabelvoering binnen de opgegeven afmetingen.
De draadgoot is uitgevoerd in roestvaststaal (RVS) met materiaalkwaliteit RVS 304 (1.4301) en heeft een gewicht van 2.042 kg per meter. De langsdraad- en dwarsdraaddiameter zijn beide 4,82 mm. De draadgoot is voorzien van een geïntegreerde verbinder en maakt gebruik van klikbevestiging als verbindingswijze.
De NIEDAX MTC 54.300 ER heeft een gebruikstemperatuurbereik van -20 tot 120 °C en is getest volgens belastingstesttype IEC 61537 Type III. De veilige werklast volgens IEC 61537 bedraagt 500 Nm bij een steunafstand van 1,5 m, 400 Nm bij 2,0 m en 300 Nm bij 2,5 m. Er is geen geïntegreerd scheidingstussenschot aanwezig en het product is niet geschikt voor functiebehoud.
| Belastingstesttype volgens IEC 61537 | Type III |
|---|---|
| Breedte | 300 mm |
| Dwarsdraaddiameter | 4.82 mm |
| Gebruikstemperatuur | -20 - 120 °C |
| Geïntegreerd scheidingstussenschot | Geen |
| Geschikt voor functiebehoud | NO |
| Gewicht | 2.042 kg/m |
| Hoogte | 54 mm |
| Langsdraaddiameter | 4.82 mm |
| Lengte | 3000 mm |
| Materiaal | Roestvaststaal (RVS) |
| Materiaalkwaliteit | RVS 304 (1.4301) |
| Model | Geïntegreerde verbinder |
| Mogelijke overspanning | m |
| Nuttige doorsnede | 15262 mm² |
| Oppervlaktebescherming | Overig |
| Profielvorm | U-vorm |
| Vaak gebruikte artikelnummers | 10254798 | 2850318145 |
| Veilige werklast volgens IEC 61537 met steunafstand 0,5 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 1,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 1,5 m | 500 Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 10,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 11,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 12,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 2,0 m | 400 Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 2,5 m | 300 Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 3,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 4,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 5,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 6,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 7,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 8,0 m | Nm |
| Veilige werklast volgens IEC 61537 met steunafstand 9,0 m | Nm |
| Verbindingswijze | Klikbevestiging |
| Werkende lengte | 3000 mm |
