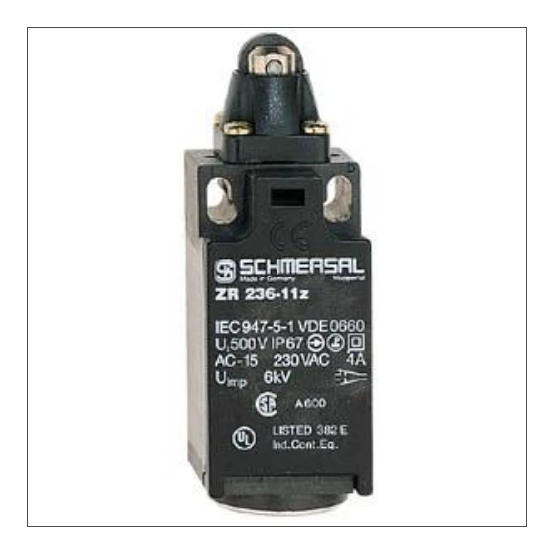

SCHMERSAL ZR 236-11Z M20 EINDSCHAKELAAR

Fabrikantnr:
151153241 | 4030661168630

Toon alles van:

Mechanische rolnokschakelaar met 1 maak- en 1 verbreekcontact, geschikt voor veiligheidsfuncties. De kunststof behuizing heeft IP65-bescherming en een metrische kabelinvoer.

Verpakt per 1 stuk

59,45 49,13
59,45 49,13
Meer dan 3 weken levertijd.
SCHMERSAL ZR 23611Z M20 EINDSCHAKELAAR

SCHMERSAL ZR 236-11Z M20 EINDSCHAKELAAR

59,45 49,13
  • Gratis verzending boven €150
  • 30 dagen eenvoudig retour
  • Uitstekende klantenservice score 9.4/10

Productinformatie

Inleiding

De SCHMERSAL ZR 236-11Z M20 eindschakelaar is een mechanische rolnokschakelaar uit de 236-serie, uitgevoerd met metrische kabelinvoer en ontworpen voor toepassingen waar een betrouwbare eindpositiedetectie nodig is.

Belangrijkste kenmerken

Deze SCHMERSAL ZR 236-11Z M20 eindschakelaar is voorzien van een rolnok als bedieningselement, met een recht uitgelijnde rolstootnok. De rolnok kan in stappen van 90° worden gedraaid en schakelt vanaf 30°. De schakelaar heeft een momentschakelende schakelfunctie, zonder vergrendeling, en beschikt over 1 maakcontact en 1 verbreekcontact.

De behuizing is van kunststof en heeft een beschermingsgraad IP65. De elektrische aansluiting gebeurt via een metrische kabelinvoer. De eindschakelaar is geschikt voor veiligheidsfunctie en uitgerust met gedwongen openende contacten. De schakelaar is niet voorzien van status-indicatie en heeft geen elektronische uitgang.

De ZR 236-11Z M20 is geschikt voor een nominale bedrijfsstroom Ie van 4 A bij AC-15, 230 V en 1 A bij DC-13, 24 V. De sensorafmetingen bedragen 30 mm in breedte, 30 mm in lengte en 84 mm in hoogte. De schakelaar kan worden toegepast binnen een omgevingstemperatuurbereik van -30 tot 80 °C.

Kenmerken op een rij

  • Uitvoering bedieningselement: rolnok, rolstootnok recht
  • Schakelfunctie: momentschakeling, 1 maakcontact en 1 verbreekcontact
  • Geschikt voor veiligheidsfunctie met gedwongen openend contact
  • Beschermingsgraad: IP65, behuizing van kunststof
  • Nominale bedrijfsstroom: 4 A bij AC-15 230 V en 1 A bij DC-13 24 V
Meer informatie
Aantal contacten als maakcontact1
Aantal contacten als verbreekcontact1
Beschermingsgraad (IP)IP65
Bouwvorm behuizingOverig
Breedte sensor30 mm
Diameter sensor mm
Explosieveiligheidscategorie voor gasGeen
Explosieveiligheidscategorie voor stofGeen
Gedwongen openendYES
Geschikt voor veiligheidsfunctieYES
Hoogte van de sensor84 mm
Lengte sensor30 mm
Materiaal behuizingKunststof
Met status-indicatieNO
Nom. bedrijfsstroom Ie bij AC-15 bij 125 V A
Nom. bedrijfsstroom Ie bij AC-15 bij 24 V A
Nom. bedrijfsstroom Ie bij AC-15, 230 V4 A
Nom. bedrijfsstroom Ie bij DC-13, 125 V A
Nom. bedrijfsstroom Ie bij DC-13, 230 V A
Nom. bedrijfsstroom Ie bij DC-13, 24 V1 A
Omgevingstemperatuur tijdens bedrijf-30 - 80 °C
Schakelfunctie vergrendelendNO
SchakelfunctieMomentschakeling
Uitgang elektronischNO
Uitlijning van het bedieningselementRolstootnok recht
Uitvoering elektrische aansluitingKabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatieGeen
Uitvoering van de interfaceGeen
Uitvoering van het bedieningselementRolnok
Vaak gebruikte artikelnummers10288780
