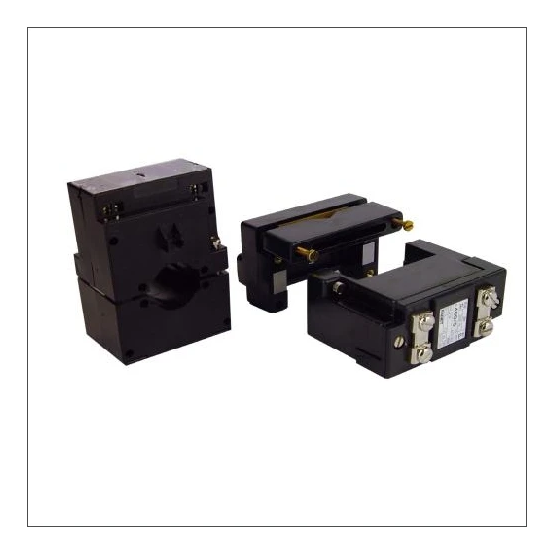

De ELEQ TM800 600/5A 1..7.5 deelbare stroommeettransformator (type 4ZC006) is een overschuif stroommeettransformator met één primaire ingang, ontworpen voor een primaire meetstroomsterkte van 600 A en een secundaire nominale stroom van 5 A.
Belangrijkste kenmerken
Deze ELEQ TM800 stroommeettransformator is uitgevoerd als overschuif stroommeettransformator met een deelbare kern. De transformator heeft één primaire ingang en is geschikt voor een primaire meetstroomsterkte In van 600 A met een secundaire nominale stroom van 5 A. Het secundair (meet)schijnvermogen bedraagt 10 VA en de nauwkeurigheidsklasse is 1.
De TM800 is voorzien van aanraakbeveiliging en heeft een secundaire schroefaansluiting. De openingsdiameter bedraagt 35 mm, met een openingsbreedte van 60 mm en een openingshoogte van 35 mm. De overstroombegrenzingsfactor is FS 5. De uitvoering is zonder snapbevestiging en zonder koperrail.
Kenmerken op een rij
Primaire meetstroomsterkte In: 600 A
Secundaire nominale stroom: 5 A
Secundair (meet)schijnvermogen: 10 VA
Nauwkeurigheidsklasse: 1
Openingsdiameter: 35 mm (openingsbreedte 60 mm, openingshoogte 35 mm)
