Verpakt per 1 meter

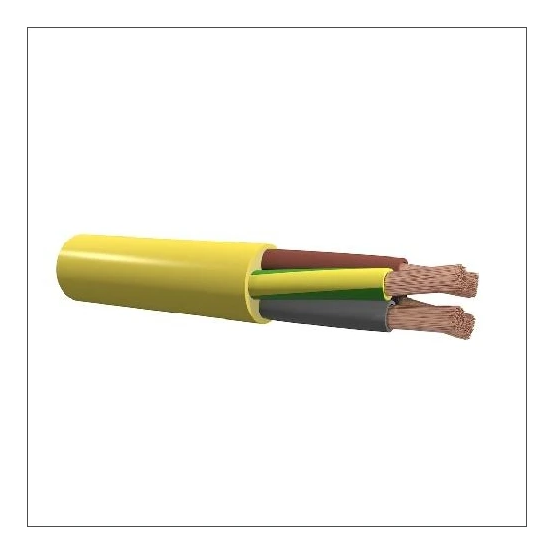

De pur kabel QWPK, BMQL van DYNAMIC is vanaf 1 meter in de bestelde lengte verkrijgbaar en is voorzien van 4 aders met een nominale geleiderdoorsnede van 1,5 mm². Deze kabel werkt bij een nominale spanning van 450/750 V.
Deze pur kabel is opgebouwd uit soepele koperen geleiders van klasse 5 met een ronde vorm en een blanke oppervlakte. De geleiders zijn voorzien van een aardgeleider met een geel/groene ader en een aderisolatie van rubber, met een adercodering in kleur. De geleiderweerstand bedraagt 13,3 Ohm/km bij 20 °C en de max. toelaatbare geleidertemperatuur is 90 °C.
De mantel is vervaardigd uit polyurethaan (PU) in een gele kleur en zorgt voor een ronde kabelvorm met een buitendiameter van circa 9,8 mm. Dit type heeft de kabellaanduiding BMqL volgens NEN en een gewicht van 135 kg/km. Tijdens de montage kan de kabeltemperatuur variëren van -40 tot 80 °C, en na montage ligt dit bereik tussen -30 en 80 °C. Voor een vaste verlegging geldt een min. buigradius van 29 mm.
| Aantal aders | 4 |
|---|---|
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Kleur |
| Afscherming collectief | Geen |
| Afscherming groepen | Geen |
| AWG-maat | 16 |
| Beschermd tegen torderen | NO |
| Bewapening/armering | Geen |
| Brandklasse volgens EN 13501-6: klasse | Geen |
| Brandvertraging volgens IEC 60332-1-2 | NO |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | NO |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Nee |
| Buitendiameter circa | 9.8 mm |
| CLC | H07BQ-F |
| Draagorgaan | Geen |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 13.3 Ohm/km |
| Getwist | Nee |
| Gewicht | 135 kg/km |
| Halogeenvrij volgens IEC 60754-1 | YES |
| Halogeenvrij volgens IEC 60754-2 | YES |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | 9.8 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 9.8 mm |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Mantelkleur | Geel |
| Mantelmateriaal | Polyurethaan (PU) |
| Materiaal aderisolatie | Rubber |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | YES |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 39 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 29 mm |
| Model | Mantelleiding |
| NEN | BMqL |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 1.5 mm² |
| Nom. spanning U | 750 V |
| Nom. spanning U0 | 450 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Specificatie aderisolatie | Rubber - Ethyleen propyleen rubber (EPR) |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 80 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -40 - 80 °C |
| Vaak gebruikte artikelnummers | 10372831 |
| Vochtbarrière | Geen |
