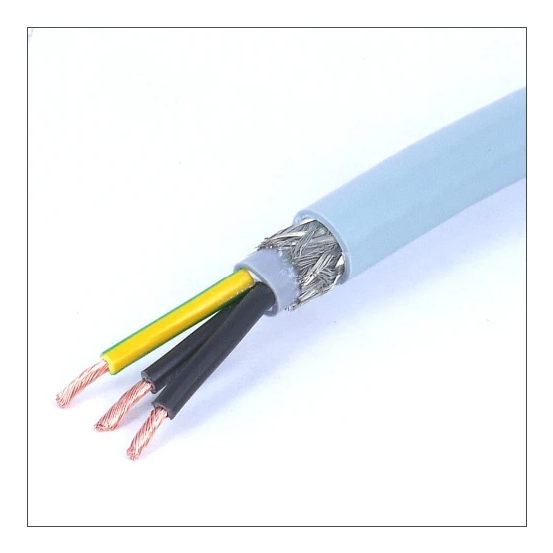

3-aderige stuurstroomkabel van 2,5 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. De kabel heeft een grijze PVC-mantel en een koperen vlechtwerkscherming.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
391 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De stuurstroomkabel van Lapp is vanaf 1 meter in de bestelde lengte verkrijgbaar en is voorzien van 3 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel is opgebouwd uit soepele ronde kopergeleiders van klasse 5 met een blanke oppervlakte en een genormeerde adercodering met cijfers. De kabel beschikt over een aardgeleider en heeft een buitendiameter van circa 8,9 mm. Zowel de aderisolatie als de buitenmantel zijn vervaardigd uit polyvinylchloride (PVC) in een grijze mantelkleur.
Voor de afscherming en bewapening is gekozen voor een collectieve vlechtwerkscherming en vlechtwerkbewapening van koper. De kabel is geschikt voor een nominale spanning van 300 V en 500 V en valt onder brandklasse Eca volgens EN 13501-6, gecombineerd met brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 2,5 mm² en aardgeleider
Soepele ronde kopergeleiders van klasse 5
Collectieve vlechtwerkscherming en vlechtwerkbewapening van koper
Grijze PVC-buitenmantel met een buitendiameter van circa 8,9 mm
Nominale spanning van 300/500 V en brandklasse Eca
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
8.9 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
53.4 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
