Wandgemonteerd 22kW laadpunt met Type 2-contactdoos, 3-fase aansluiting, RFID-lezer en energiemeter. De behuizing heeft IP55-bescherming, IK10-slagvastheid en ondersteunt OCPP 1.6.

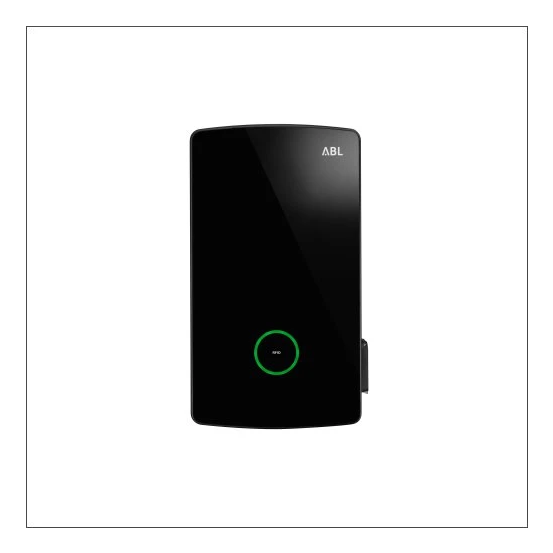

De ABL 100000151 WALLBOX EM4 SINGLE CONTROLLER uit de MOBILITY eM4-serie is een wandgemonteerd oplaadpunt voor elektrische voertuigen met een Type 2-laadcontactdoos en een nominaal aansluitvermogen van 22 kW.
Belangrijkste kenmerken
Dit ABL laadpunt is uitgevoerd als WALLBOX EM4 SINGLE CONTROLLER met één laadunit en een Type 2-laadcontactdoos. Het maximale vermogen per laadpunt bedraagt 22 kW bij een ingangsspanning van 230 - 400 V en een 3-fase aansluiting aan de installatiezijde. De nominale frequentie is 50 Hz.
De wallbox is geschikt voor wandmontage en heeft een kunststof behuizing met een beschermingsgraad IP55 en slagvastheid IK10. De afmetingen zijn 516 mm hoog, 306,5 mm breed en 145 mm diep. De aansluitbare geleiderdoorsnede ligt tussen 2,5 en 13 mm².
Voor extra functionaliteit is het laadpunt voorzien van een geïntegreerde RFID-kaartlezer, een MID-compatibele energiemeter en DC-reststroomdetectie. De laadkabel is permanent vergrendelbaar op het laadapparaat. De wallbox ondersteunt Plug and Charge (ISO 15118), is geschikt voor dynamisch en statisch geïntegreerd belastingmanagement en kan in een netwerk worden opgenomen als master of als uitbreiding. Netwerkaansluiting is mogelijk via LAN en verbinding via Wi-Fi, terwijl bediening en configuratie per app plaatsvinden. Communicatie met backend via OCPP wordt ondersteund in versie 1.6.
Kenmerken op een rij
Nominaal aansluitvermogen en max. vermogen per laadpunt: 22 kW
Type 2-laadcontactdoos met één laadunit (WALLBOX EM4 SINGLE CONTROLLER)
Wandmontage, kunststof behuizing, IP55 en IK10 slagvastheid
Geïntegreerde RFID-kaartlezer en MID-compatibele energiemeter
Ondersteunt Plug and Charge (ISO 15118), OCPP 1.6, dynamisch en statisch belastingmanagement
Specificaties
Meer informatie
5G-netwerk standaard
NO
Aansluitbare geleiderdoorsnede
2.5 - 13 mm²
Aansluiting
Wandcontactdoos
Aansluitwijze
Type 2
Aantal aardlekautomaten type A
1
Aantal aardlekautomaten type B
0
Aantal CEE-contactdozen
0
Aantal huishoudelijke contactdozen
0
Aantal laadconnectoren CHAdeMO
0
Aantal laadconnectoren GB AC
0
Aantal laadconnectoren GB DC
0
Aantal laadconnectoren Type 1 CCS
0
Aantal laadconnectoren Type 1
0
Aantal laadconnectoren Type 2 CCS
0
Aantal laadconnectoren Type 2
0
Aantal laadcontactdozen GB
0
Aantal laadcontactdozen Type 2
1
Aantal laadcontactdozen Type 3
0
Aantal laadunits
1
Backend meegeleverd
NO
Bediening en configuratie per app
YES
Beschermingsgraad (IP)
IP55
Breedte
306.5 mm
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Google Assistant
NO
Conform de kalibratiewet
NO
DC reststroomdetectie
YES
Diepte
145 mm
Draagbaar
NO
Export van oplaadlogs
NO
Frequentie
50 Hz
Geschikt voor dynamisch belastingmanagement
YES
Geschikt voor netwerken als master
YES
Geschikt voor netwerken als uitbreiding
YES
Geschikt voor vloermontage
NO
Geschikt voor wandmontage
YES
Hoogte
516 mm
In netwerk op te nemen via LAN
YES
Ingangsspanning
230 - 400 V
Laadkabel permanent vergrendelbaar op laadapparaat
