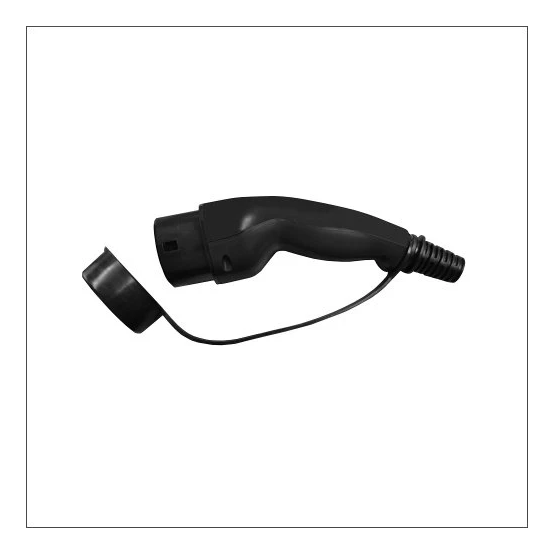

De RATIO 31103 laadconnector EV Type 2 female is een laadconnector voor elektrische voertuigen uit de PLUG-serie van Ratio Electric, geschikt voor toepassingen tot 32 A bij een nominale spanning van 400 V.
Belangrijkste kenmerken
Deze laadconnector elektrisch voertuig van Ratio (productcode 31103) is uitgevoerd als Type 2 female laadconnector. Het model is geschikt voor AC driefasige toepassingen met een nominale spanning van 400 V en een maximale nominale stroom van 32 A. De contactdelen zijn uitgevoerd in CuZn met vernikkelde oppervlaktebehandeling.
De RATIO 31103 maakt gebruik van schroefaansluiting als aansluittechniek en is voorzien van twee communicatiecontacten. De connector heeft een beschermingsgraad van IP44 en wordt geleverd zonder vaste aansluitkabel (lengte vaste aansluitkabel 0 m). De afmetingen bedragen circa 65 mm breedte, 65 mm hoogte en 230 mm diepte.
De laadconnector is onderdeel van de PLUG-serie en valt binnen de productgroep “Laadconnector elektrisch voertuig”. Er is geen LED geïntegreerd en er is geen toegangsvergrendeling of vergrendelende actuator aanwezig. De doorsnede van de vermogenscontacten is geschikt voor geleiders in het bereik van 2,5 tot 6 mm².
Kenmerken op een rij
Type 2 female laadconnector voor elektrische voertuigen (model: laadconnector)
Maximale nominale stroom 32 A bij nominale spanning 400 V, AC driefasig
Aansluittechniek: schroefaansluiting met 2 communicatiecontacten
Beschermingsgraad IP44, zonder vaste aansluitkabel (0 m)
Contactmateriaal CuZn met vernikkelde contacten, doorsnede vermogenscontacten 2,5–6 mm²
