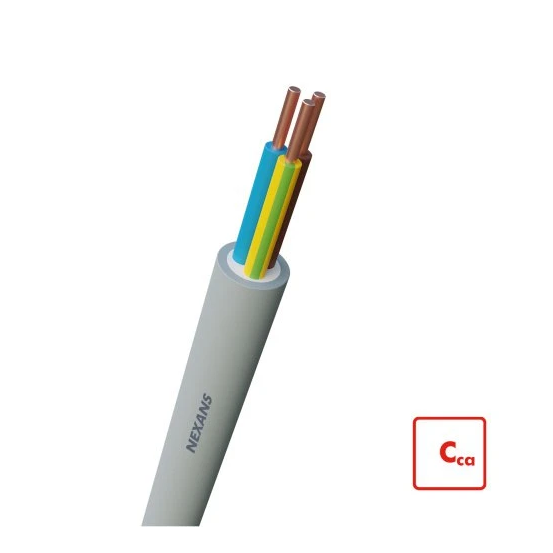

De NEXANS YMZ1K CCA 3G4 H500 Installatiekabel is een installatiekabel uit de Nexans Installatiekabel-serie, geleverd op een haspel van 500 meter. Deze kabel is geschikt als installatiekabel en heeft een nominale spanning van 0,6/1 kV.
Belangrijkste kenmerken
Deze Nexans installatiekabel is uitgevoerd als YMz1Kmbzh 0,6/1 kV met drie aders van 4 mm², inclusief aardgeleider. De geleiders zijn massief (klasse 1), rond en vervaardigd uit blank koper. De aders zijn gekleurd gecodeerd volgens HD 308 S2 en geïsoleerd met polyolefine, terwijl de mantel eveneens van polyolefine is en een grijze kleur heeft.
De kabel is geschikt als installatiekabel en valt in brandklasse Cca volgens EN 13501-6, met specificaties s1 voor rookontwikkeling, d1 voor brandende vallende druppels/deeltjes en a1 voor corrosiviteit/zuurgraad. Daarnaast is de kabel rookarm volgens IEC 61034-2 en UV-bestendig. De brandvertraging is volgens IEC/EN 60332-3-24 (Cat C). De maximale toelaatbare geleidertemperatuur bedraagt 90 °C.
Met een nominale spanning van U0 = 0,6 kV en U = 1 kV, een buitendiameter van circa 12 mm en een gewicht van 315 kg/km is deze ronde installatiekabel geschikt voor vaste aanleg. De minimale buigradius bij stationaire toepassing/vast verlegd is 96 mm. De kabel is niet geschikt voor verwerking in aarde/ondergrond en heeft geen bewapening, loodmantel, scherm, vochtbarrière of langs- en dwarswaterdichte uitvoering.
Kenmerken op een rij
Installatiekabel YMz1Kmbzh 0,6/1 kV, geschikt als installatiekabel
3 aders van 4 mm², massief, rond, blank koperen geleiders
Mantel en aderisolatie van polyolefine, grijze mantelkleur
Brandklasse Cca-s1,d1,a1 volgens EN 13501-6, rookarm volgens IEC 61034-2
Nominale spanning 0,6/1 kV, max. geleidertemperatuur 90 °C, UV-bestendig
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
12 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
4.61 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
315 kg/km
Glasvezelelement
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
12 mm
Kabelgeometrie
Rond
Kabelhoogte circa
12 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
96 mm
Model
Installatiekabel
NEN
YMz1Kmbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
4 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-20 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
