Halogeenvrije voedingskabel voor vaste aanleg met drie massieve koperen aders van 2,5 mm², een grijze polyolefine mantel en 0,6/1 kV spanning, geleverd op een ring van 100 meter.

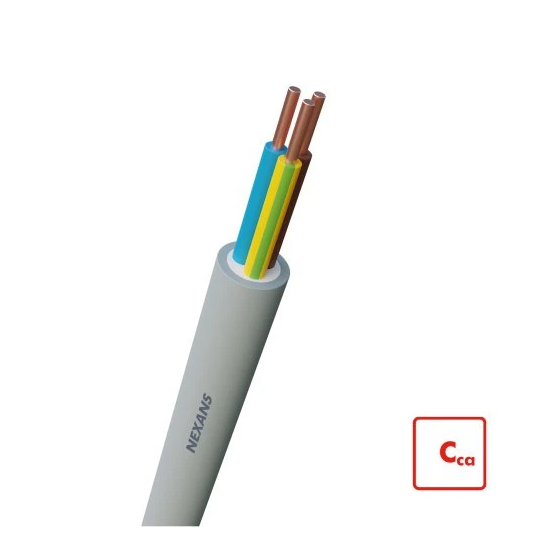

De Nexans installatiekabel YMZ1K Cca 3G2,5 (type ULTIMO, 0,6/1 kV) is een voedingskabel voor vaste aanleg met drie massieve koperen aders en een grijze mantel.
Belangrijkste kenmerken
Deze Nexans installatiekabel uit de serie Installatiekabel is uitgevoerd als YMZ1K Cca voedingskabel voor vaste aanleg vanaf 1 kV. De kabel heeft drie aders met een nominale geleiderdoorsnede van 2,5 mm², waaronder een geel/groene aardgeleider. De geleiders zijn massief (samenstelling geleider klasse 1) en rond uitgevoerd in koper met blank oppervlak.
De kabelmantel is grijs en gemaakt van polyolefine, net als de aderisolatie. De aders zijn gecodeerd op kleur volgens HD 308 S2. De kabel is halogeenvrij volgens IEC 60754-2 en rookarm volgens IEC 61034-2. Daarnaast is de kabel UV-bestendig en geschikt als installatiekabel.
Met een CPR Eurobrandklasse Cca, rookontwikkeling s1, brandende vallende druppels/deeltjes d1 en corrosiviteit/zuurgraad a1 voldoet de kabel aan EN 13501-6. De nominale spanning bedraagt U0 = 0,6 kV en U = 1 kV, met een maximale toelaatbare geleidertemperatuur van 90 °C. De buitendiameter bedraagt circa 11,6 mm en de minimale buigradius bij vaste aanleg is 88 mm. De kabel wordt geleverd op ring van 100 meter.
Kenmerken op een rij
YMZ1K Cca voedingskabel voor vaste aanleg, 0,6/1 kV, 3G2,5 mm²
Massieve ronde koperen geleiders (klasse 1), met geel/groene aardgeleider
Grijze mantel en aderisolatie van polyolefine, adercodering kleur volgens HD 308 S2
Halogeenvrij volgens IEC 60754-2 en rookarm volgens IEC 61034-2
CPR Eurobrandklasse Cca, rookontwikkeling s1, d1, a1 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Aderscherm
Nee
Afscherming langswaterdicht
Nee
AWG-maat
0
Bewapening/armering
Geen
Binnenveldsturing
Nee
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Ja
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
11.6 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Cca
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s1
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d1
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a1
Functiebehoud volgens EN 50200 annex E
Nee
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
Nee
Gecertificeerd voor scheepsapplicaties
Nee
Geel/Groene ader
Ja
Geleidende coating
Nee
Geleider langswaterdicht
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt voor verwerking in aarde/ondergrond
Nee
Gewicht
250 kg/km
Glasvezelelement
Nee
Halogeenvrij volgens IEC 60754-2
Ja
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud
Geen
Kabel dwarswaterdicht
Nee
Kabelbreedte
11 mm
Kabelhoogte
11 mm
Kabelvorm
Rond
Litze
Nee
Loodmantel
Nee
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Met aardgeleider
Ja
Met knaagdierbescherming
Nee
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
