Ronde, draaibare gun metal LED-inbouwspot van 7W met 600 lm, instelbare kleurtemperatuur (2000-3000K) en faseafsnijding-dimfunctie. Inbouwdiepte 23mm, IP54 frontzijde en klasse II.

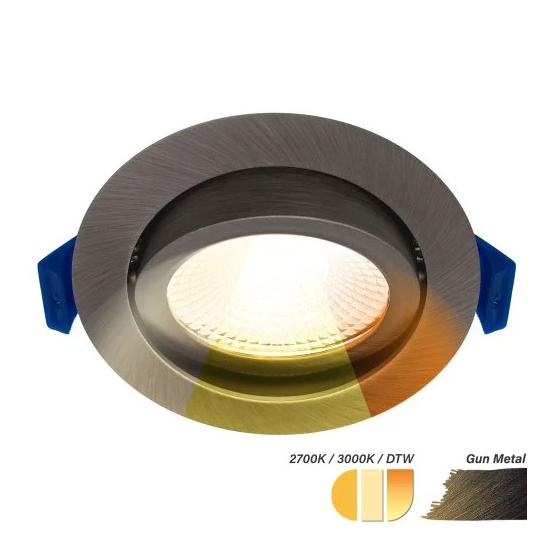

De ECODIM ED-10104 LED inbouwspot van ECODIM is een ronde, gun metal spot uit de serie Led spots met kleine inbouwdiepte en meegeleverde, niet-uitwisselbare LED-lichtbron.
Belangrijkste kenmerken
Deze ECODIM LED inbouwspot is uitgevoerd als ronde spot met een buitendiameter van 85 mm en een inbouwdiameter van 75 mm. Dankzij de kleine inbouwhoogte van 23 mm is de spot geschikt voor situaties met beperkte inbouwruimte. De spot is draaibaar en voorzien van een hoogglans reflector met zilveren kleur, wat wordt gecombineerd met een transparante glasafdekking en een geborsteld oppervlak.
De geïntegreerde LED-lichtbron levert een effectieve lichtstroom van 600 lm met een lampvermogen van 7 W en een specifieke lichtstroom van 90 lm/W. De lichtkleur is wit, met een instelbare kleurtemperatuur tussen 2000 en 3000 K in standen en een kleurweergave-index van 90-100. De lichtverdeling is symmetrisch, de lichtuittrede direct en de stralingshoek breedstralend (41–80°). De spot is dimbaar via faseafsnijding en beschikt over constante lichtstroomregeling en regelbare lichtstroom in standen.
De behuizing is van aluminium en behoort tot beschermingsklasse II. De frontzijde heeft een beschermingsgraad van IP54. De spot is geschikt voor inbouwmontage en plafondmontage en is geschikt voor één lichtbron. Het voorschakelapparaat is een elektronische trafo, wordt meegeleverd en is verwisselbaar. De inbouwspot werkt op 220–240 V, met een nominale stroom van 100 mA en een maximaal systeemvermogen van 7 W. De nominale levensduur (L70/B50 bij 25 °C) bedraagt 50.000 uur, met een lumenbehoud van 90–92% bij 35.000–50.000 uur.
Kenmerken op een rij
Ronde gun metal LED inbouwspot met kleine inbouwhoogte van 23 mm
Effectieve lichtstroom 600 lm bij 7 W, witte lichtkleur (2000–3000 K) en CRI 90–100
Dimbaar via faseafsnijding met constante lichtstroomregeling en lichtkleur in standen
Buitendiameter 85 mm, inbouwdiameter 75 mm, draaibaar met breedstralende hoek (41–80°)
Aluminium behuizing, IP54 aan de frontzijde, beschermingsklasse II en meegeleverde elektronische trafo
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede
5 - 5 mm²
Aansluitwijze
Steekklem
Aantal polen
4
Afdekking armatuur met thermisch isolatiemateriaal mogelijk
YES
Armatuur met begrensde oppervlaktetemperatuur "D-teken" volgens EN 60598-2-24
YES
Bediening via Bluetooth
NO
Beschermingsgraad (NEMA)
Overig
Beschermingsgraad achterzijde (IP)
Overig
Beschermingsgraad frontzijde (IP)
IP54
Beschermingsklasse volgens IEC 61140
II
Bewegingssensor/aanwezigheidsdetector technologie
Overig
Brandveiligheid volgens Britse bouwvoorschriften deel B – 30 minuten
NO
Brandveiligheid volgens Britse bouwvoorschriften deel B – 60 minuten
NO
Brandveiligheid volgens Britse bouwvoorschriften deel B – 90 minuten
NO
Breedte
mm
Buitendiameter
85 mm
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Casambi
NO
Compatible met Google Assistant
NO
Constante lichtstroom regeling
YES
Dimbaar 0-10 V
NO
Dimbaar 1-10 V
NO
Dimbaar DALI
NO
Dimbaar Dali-2
NO
Dimbaar DMX
NO
Dimbaar DSI
NO
Dimbaar faseaansnijding
NO
Dimbaar faseafsnijding
YES
Dimbaar LineSwitch
NO
Dimbaar met potentiometer (geïntegreerd)
NO
Dimbaar met push-button
NO
Dimbaar netspanningsmodulatie
NO
Dimbaar RF
NO
Dimbaar Sine Wave Reduction
NO
Dimbaar Touch and Dim
NO
Dimbaar Zigbee
NO
Dimbaar
YES
Dimming fabrikantspecifiek
NO
Dimming programmeerbaar
NO
Effectieve lichtstroom volgens IEC 62722-2-1
600 - 600 lm
Energie-efficiëntieklasse van de lichtbron volgens EU regelgeving 2019/2015
F
Fotobiologische veiligheid conform EN 62471
RG0
Geleiderdoorsnede
0.5 mm²
Geschikt voor aantal lichtbronnen
1
Geschikt voor beeldschermwerkplaats volgens EN 12464-1
YES
Geschikt voor inbouwmontage
YES
Geschikt voor klemmontage
NO
Geschikt voor laagspannings-kabelsysteem
NO
Geschikt voor lampvermogen
7 - 7 W
Geschikt voor opbouwmontage
NO
Geschikt voor pendelophanging
NO
Geschikt voor plafondmontage
YES
Geschikt voor stroomrailmontage
NO
Geschikt voor truss montage
NO
Geschikt voor voetstuk-/vloermontage
YES
Geschikt voor wandmontage
NO
Gloeidraadtest volgens IEC 60695-2-11
Geen
Hoogte/diepte
24 mm
Inbouwbreedte
75 - 75 mm
Inbouwdiameter
75 - 75 mm
Inbouwhoogte
23 - 23 mm
Inbouwlengte
75 - 75 mm
Kleur behuizing
Overig
Kleur consistentie (McAdam ellips)
SDCM6
Kleur reflector
Zilver
Kleurtemperatuur
2000 - 3000 K
Kleurweergave-index
90-100
Lamphouder
Geen
Lamptype
LED niet uitwisselbaar
Lengte
mm
Lichtkleur regelbaar
Standen
Lichtkleur
Wit
Lichtopbrengst bij noodbedrijf
0 lm
Lichtsterkte
714 - 714 cd
Lichtstroom regelbaar
Standen
Lichtuittrede
Direct
Lichtverdeler
Reflector
Lichtverdeling
Symmetrisch
Lumenbehoud bij gemiddelde levensduur van 100.000 uur bij 25 °C omgeving (tq)
0 %
Lumenbehoud bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq)
92 %
Lumenbehoud bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
90 %
Materiaal afdekking
Glas transparant
Materiaal behuizing
Aluminium
Max. systeemvermogen
7 W
Met aanwezigheidsmelder
NO
Met bewegingssensor
NO
Met IFTTT ondersteuning
NO
Met lichtbron
YES
Met lichtsensor
NO
Nom. levensduur L70/B50 bij 25 °C
50000 h
Nom. spanning
220 - 240 V
Nom. stroom
100 - 100 mA
Noodfunctiebewakingssysteem
Geen
Noodstroomvoorzieningssysteem
Geen
Onderdeel van een houder volgens 2019/2020/EU
NO
Oppervlak geborsteld
YES
Oppervlaktebescherming
Overig
Reflector
Hoogglans
Slagvastheid
Overig
Soort bedrading
Eindig
Soort
Spot
Spanningstype
DC
Specifieke lichtstroom armatuur
90 - 90 lm/W
Stralingshoek regelbaar
Nee
Stralingshoek
41-80° - Breedstralend
Stroboscoopeffectwaarde SVM
1
Stroomverbruik in noodmodus
0 W
Totale harmonische vervorming (THD)
20 %
Type dimming
Faseafsnijding
Uitval bij gemiddelde levensduur van 100.000 uur bij 25 °C omgeving (tq)
0.003 %
Uitval bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq)
0 %
Uitval bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq)
