ABB Haf biedt verschillende schakelaars aan, waaronder de werkschakelaar uit de BW DP. Een werkschakelaar is bedoeld om (mechanisch) veilig te kunnen werken aan een motor of machine en dient daarom altijd voorzien te zijn van een mogelijkheid tot hangslotvergrendeling. Dankzij de werkschakelaar wordt het gevaar van plotselinge inschakeling voorkomen.

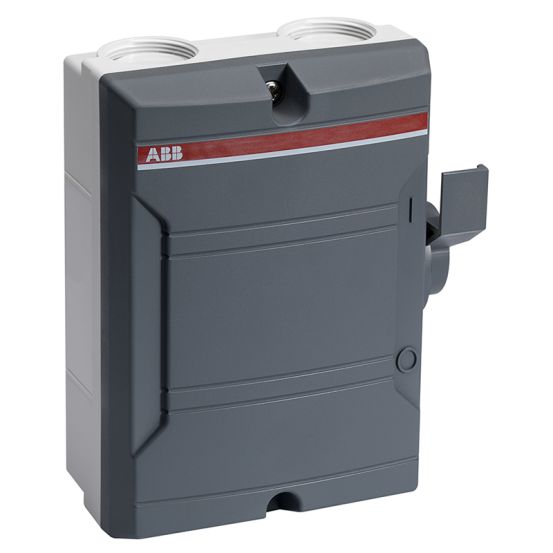

De werkschakelaar uit de BWS TPN serie van ABB Haf heeft 3 polen en is naast het gebruik als werkschakelaar ook als lastscheider te gebruiken. Daaarnaast heeft de werkschakelaar een nominale continustroom van 16A en een bedrijfsspanning van 690V. De behuizing van de werkschakelaar is gemaakt van stijf polycarbonaat, is UV-beschermd én beschermd tegen waterstralen onder lage druk (IP65). De kabelinvoeren zijn voorzien van schroefdraad en hebben uitsparingen voor twee parallelle kabels, zowel van boven als van onder. Verder zijn de membraantules inbegrepen (IP54). Het handvat heeft de mogelijkheid tot één hangslot en het deksel is vergrendeld. De schakelaar is gemaakt voor een 5-draads systeem en heeft een vaste neutrale aansluiting en PE-aansluiting. De terminals zijn bovendien gemakkelijk toegankelijk voor eenvoudige installatie.
Specificaties
Meer informatie
Aansluiting
N.v.t.
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
1
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal polen
3
Apparaatbouwvorm
Compleet apparaat in behuizing
Bedrijfsspanning (meetspanning)
0 V
Beschermingsgraad frontzijde (IP)
IP65
Geschikt voor tussenbouw
Nee
Geschikt voor verdelerinbouw
Nee
Geschikt voor vloerbevestiging
Ja
Kleur bedieningselement
Grijs
Max. Nominale bedrijfsspanning Ue bij AC
690 V
Motoraandrijving geïntegreerd
Nee
Motoraandrijving optioneel
Nee
Nominale continustroom Lu
16 A
Nominale continustroom, AC-21, 400 V
0 A
Nominale vermogen (AC-23 / 690 V)
0 kW
Nominale vermogen bij AC-3, 400 V
7.5 kW
Nominale vermogen, AC-23, 400 V
7.5 kW
Uitschakelspoel optioneel
Nee
Uitvoering als hoofdschakelaar
Nee
Uitvoering als noodstopinrichting
Nee
Uitvoering als veiligheidsschakelaar
Nee
Uitvoering als werkschakelaar
Ja
Uitvoering lastscheider
Ja
Uitvoering van het bedieningselement
Tuimelaar
Vergrendelbaar
Ja
