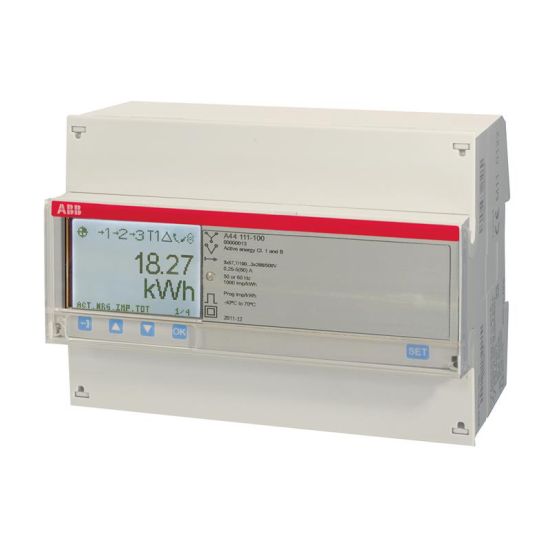

De ABB HAF System Pro M kWh-meter A44 111-100 is een elektronische 3-fase energiemeter met digitaal LCD-scherm voor het nauwkeurig meten van werkvermogen.
Belangrijkste kenmerken
Deze ABB HAF System Pro M kWh-meter is een 3-fase, vierleider elektronische meter met digitaal LCD-scherm. Het display toont onder meer energie, stroom en spanning, zodat het verbruik duidelijk kan worden uitgelezen. De meter werkt in een frequentiebereik van 58-60 Hz en is geschikt voor afname van werkvermogen.
De energiemeter is ontworpen voor een nominale en maximale stroom van 6 A en kan worden toegepast bij spanningen van 57-288 V (N-L) en 100-500 V (L-L). De nauwkeurigheidsklasse B en de goedkeuring volgens Measuring Instruments Directive ondersteunen een betrouwbare meting. Daarnaast beschikt de meter over een elektrische pulsuitgang met S0-impulstype, die kan worden gebruikt als puls- of alarmuitgang, met een instelbare impulssnelheid van 1-9999 Imp/kWh.
De kWh-meter is geijkt, voorzien van terugloopblokkering en heeft enkeltarief met interne/extern tariefsturing. Dankzij de DIN-rail adapter (DRA) is montage op een rail mogelijk. Het compacte model meet circa 123 mm in breedte, 65 mm in diepte en 26,5 mm in hoogte, met een breedte van 7 module-eenheden en een beschermingsgraad IP20.
Kenmerken op een rij
3-fase, vierleider elektronische kWh-meter met digitaal LCD-scherm
Nominale en maximale stroom 6 A, spanningsbereik 57-288 V (N-L) en 100-500 V (L-L)
Nauwkeurigheidsklasse B en goedkeuring Measuring Instruments Directive
Elektrische S0-pulsuitgang met 1-9999 Imp/kWh, inzetbaar als puls- of alarmuitgang
DIN-rail (DRA) montage, IP20, breedte 123 mm, diepte 65 mm, hoogte 26,5 mm
