Elektronische 3-fase kWh-meter voor directe meting tot 80A met LCD-scherm, S0-pulsuitgang en nauwkeurigheidsklasse B. Geschikt voor DIN-rail montage met IP20-bescherming.

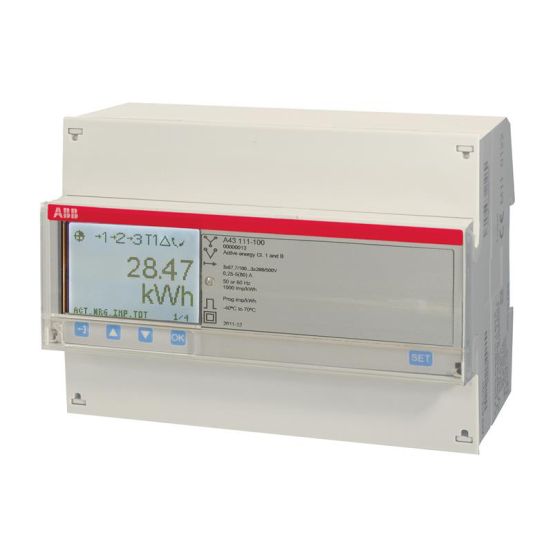

De ABB HAF System Pro M kWh-meter A43 111-100 is een elektronische 3-fase energiemeter met directe meting, ontworpen voor het registreren van werkvermogen tot 80 A.
Belangrijkste kenmerken
Deze ABB HAF kWh-meter uit de System Pro M serie is geschikt voor 3-fase afname met een maximale stroom van 80 A. De meter werkt op nominale spanningen van 57-288 V (N-L) en 100-500 V (L-L) en is uitgevoerd als vierleider. Dankzij de elektronische opbouw met nauwkeurigheidsklasse B en Measuring Instruments Directive goedkeuring biedt de meter een betrouwbare registratie van het werkvermogen.
De kWh-meter heeft een digitaal LCD-scherm waarop energieverbruik en instrumentiewaarden als stroom, voltage en power factor worden weergegeven. De bediening en het instellen van onder meer alarminstellingen verlopen via een druktoets onder het display. Daarnaast beschikt het apparaat over een elektrische pulsuitgang met S0-impulstype, instelbaar van 1-9999 Imp/kWh, die ook als alarmuitgang kan worden ingezet. De meter is geijkt, voorzien van terugloopblokkering, een vergrendelcode en ondersteunt intern en extern tariefsturing in enkeltariefuitvoering.
De montage vindt plaats via een DRA (DIN-rail adapter). De compacte behuizing heeft een breedte van 123 mm, een diepte van 65 mm en een totale telwerkpositie van 7. De beschermingsgraad is IP20 en het opgenomen vermogen bedraagt 0.807 W.
Kenmerken op een rij
3-fase elektronische kWh-meter voor directe meting tot 80 A
Digitaal LCD-scherm voor energie, stroom, voltage en power factor
Elektrische puls- of alarmuitgang (S0) met 1-9999 Imp/kWh
Nauwkeurigheidsklasse B met Measuring Instruments Directive goedkeuring
DRA montage op DIN-rail, IP20 en afmetingen 97 x 123 x 65 mm
