Rode 3-polige opbouw-brandweerschakelaar met nulstand, 32A nominale stroom en 690V bedrijfsspanning. Voorzien van een kunststof behuizing met IP54-bescherming en schroefklemmen.

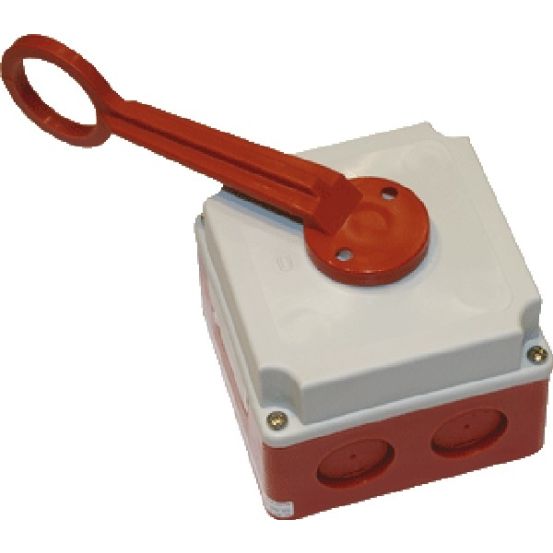

De ASN - Sontheimer Opbouw - Brandweerschakelaar WMB20/3 is een opbouwtoestel met rode uitvoering, ontworpen als complete installatieschakelaar/brandweerschakelaar in behuizing.
Belangrijkste kenmerken
Deze ASN - Sontheimer WMB20/3 brandweerschakelaar is uitgevoerd als opbouwtoestel met een complete kunststof behuizing. De schakelaar is rood van kleur en wordt geleverd als basiselement met complete behuizing en montageplaat. De bediening gebeurt met een lange draaigreep/trekhendel en biedt twee schakelstanden met nulstand.
De schakelaar is 3-polig en uitgevoerd als aan-/uitschakelaar, type schakeling uitschakelaar 3x1-polig. De nominale (meet)stroom bedraagt 32 A, met een nominale stroom AC-21 van 20 A en een maximale nominale bedrijfsspanning bij AC tot 690 V. Het nominale vermogen AC-23 is 4,8 kW bij zowel 400 V als 690 V.
De behuizing heeft een beschermingsgraad IP54 aan de frontzijde en is halogeenvrij. De aansluiting verloopt via schroefklemmen, met kabelinvoer Pg 16 en schroefbevestiging voor opbouwmontage. De oppervlakte-uitvoering is glanzend en er is geen terugmeldcontact, geen drukvlakschakelaar en geen verlichting of tekstveld/beschrijvingsvlak voorzien.
Kenmerken op een rij
Opbouwtoestel, complete kunststof behuizing, rood
3-polige aan-/uitschakelaar, type uitschakelaar 3x1-polig met nulstand
Nominale (meet)stroom 32 A, nominale stroom AC-21 20 A, tot 690 V
Beschermingsgraad frontzijde IP54, halogeenvrij
Aansluitwijze schroefklem, kabelinvoer Pg 16, met montageplaat
