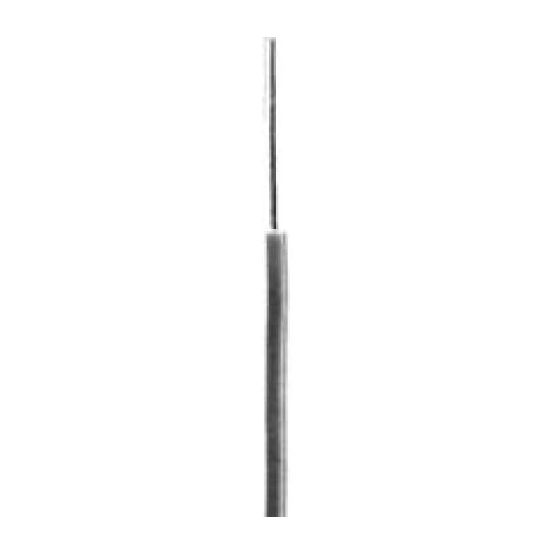

Witte VMD-montagedraad met een massieve koperen ader van 0,5 mm² en PVC-isolatie. Deze draad is geschikt voor toestelbedrading bij 300/500V en een maximale temperatuur van 70 °C.
De Donne VMD - Montagedraad VMD 0,5 WIT is een witte VMD montagedraad met een massieve geleider van 0,5 mm² (klasse 1). Dit product is geschikt voor toestelbedrading bij geringe belasting en een maximale geleidertemperatuur van 70 °C.
Belangrijkste kenmerken
Dit massief montagedraad van het merk DONNE is geleverd op een rol van 100 meter en beschikt over één koperen ader met een blank oppervlak. De geleideropbouw van klasse 1 is massief en rond van vorm, met een nominale geleiderdoorsnede van 0,5 mm² en een nominale geleiderdiameter van 0,8 mm. De ader is geïsoleerd met polyvinylchloride (PVC) in de kleur wit. De kabel heeft een nominale spanning van 300/500 V, een kabelaanduiding volgens NEN VMD 300/500 en een Clc aanduiding van H05V-U.
De buitendiameter bedraagt circa 2 mm bij een gewicht van 9 kg/km en een geleiderweerstand van 36 Ohm/km bij 20 °C. Het montagedraad voldoet aan de brandvertraging volgens EN 13501-6 en kan tijdens de montage worden verwerkt bij een kabeltemperatuur van 5 tot 50 °C. Na montage is de kabel bestand tegen temperaturen van -40 tot 50 °C.
Kenmerken op een rij
Geleidermateriaal van koper
Aderkleur wit
Nominale spanning van 300/500 V
Buitendiameter van circa 2 mm
Brandvertraging volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Wit
Aders getwist
NO
AWG-maat
20
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2 mm
Buitendiameter
2 mm
CLC
H05V-U
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
0.5 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
36 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
9 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VMD 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
0.8 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdiameter
0.8 mm
Nominale geleiderdoorsnede
0.5 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
