Donne VMD - Montagedraad VMD 0,75 ZW

Fabrikantnr:

008629D3 | 8712943002981

Beschikbaar in 14 varianten:

Witte montagedraad met één massieve koperen ader van 0,75 mm² op een rol van 100 meter. De kabel heeft een nominale spanning van 300/500 V en een maximale temperatuur van 70 °C.
26,69 22,06
Zwarte montagedraad met een massieve koperen geleider van 1 mm² en PVC-isolatie. Geschikt voor toestelbedrading bij 300/500V met een buitendiameter van circa 2,4 mm.
35,21 29,10
Bruine montagedraad met een massieve koperen ader van 0,75 mm² en PVC-isolatie. De kabel heeft een nominale spanning van 300/500V en wordt geleverd op een rol van 100 meter.
29,43 24,32
Rode montagedraad met een massieve koperen geleider van 0,75 mm² en PVC-isolatie. Geschikt voor een nominale spanning tot 500V en een maximale geleidertemperatuur van 70 °C.
27,90 23,06
Zwarte montagedraad met één massieve koperen geleider van 0,75 mm² en PVC-isolatie. De draad is geschikt voor 300/500V en wordt geleverd op een rol van 100 meter.
27,90 23,06
Witte montagedraad met een massieve koperen ader van 1 mm² en PVC-isolatie. Deze kabel heeft een nominale spanning van 300/500 V en wordt geleverd op een rol van 100 meter.
35,21 29,10
Witte VMD-montagedraad met een massieve koperen ader van 0,5 mm² en PVC-isolatie. Deze draad is geschikt voor toestelbedrading bij 300/500V en een maximale temperatuur van 70 °C.
22,41 18,52
Grijze VMD montagedraad met massieve koperen geleider van 0,75 mm² en PVC-isolatie. De kabel heeft een nominale spanning van 300/500 V en wordt geleverd op een rol van 100 meter.
28,43 23,50
Zwarte VMD montagedraad met een massieve koperen geleider van 0,5 mm² en PVC-isolatie. Geschikt voor toestelbedrading tot 70 °C bij een nominale spanning van 300/500 V.
22,41 18,52
Groen/gele massieve montagedraad van 0,75 mm² met één koperen ader en PVC-isolatie. Deze kabel heeft een nominale spanning van 300/500 V en wordt geleverd op een rol van 100 meter.
28,43 23,50
Rode montagedraad met een massieve koperen ader van 1 mm² en PVC-isolatie.
35,21 29,10
Oranje montagedraad met een massieve koperen geleider van 1 mm² en PVC-isolatie. Deze draad heeft een nominale spanning van 300/500V en wordt geleverd op een rol van 100 meter.
35,21 29,10
Blauwe montagedraad met een massieve koperen geleider van 1 mm² en PVC-isolatie. Deze 1-aderige draad heeft een nominale spanning van 300/500 V en zit op een rol van 100 meter.
35,21 29,10
Blauwe montagedraad met een massieve koperen geleider van 0,75 mm² en PVC-isolatie.
29,43 24,32

Zwarte montagedraad met één massieve koperen geleider van 0,75 mm² en PVC-isolatie. De draad is geschikt voor 300/500V en wordt geleverd op een rol van 100 meter.

Verpakt per 100 meter

Meer informatie

27,90 23,06

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

14 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

100 meter

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

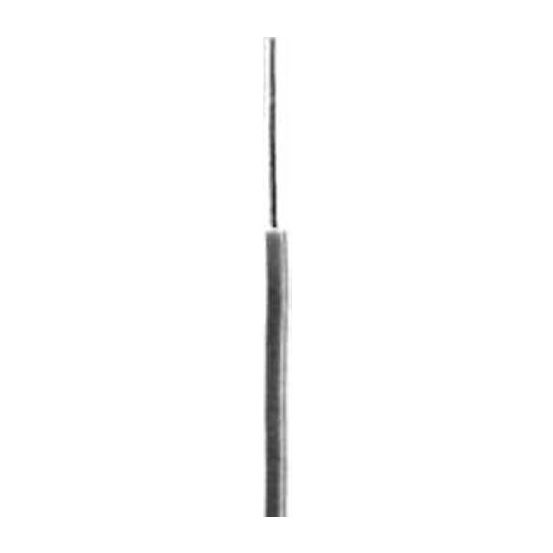

De Donne VMD - Montagedraad VMD 0,75 ZW is een zwarte montagedraad van het merk DONNE met een massieve geleider van 0,75 mm², ontworpen voor toestelbedrading bij geringe belasting.

Belangrijkste kenmerken

Deze montagedraad is geleverd op een rol van 100 meter en is voorzien van één massieve, koperen geleider met een blank oppervlak en een nominale geleiderdoorsnede van 0,75 mm². De draad heeft een ronde geleidervorm en kabelvorm met een buitendiameter van circa 2,2 mm, een nominale geleiderdiameter van 0,9 mm en een gewicht van 11 kg/km. De aderisolatie bestaat uit polyvinylchloride (PVC) in een zwarte aderkleur.

Het product heeft een nominale spanning van 300/500 V, een geleiderweerstand van 24,5 Ohm/km bij 20 °C en een maximale toelaatbare geleidertemperatuur van 70 °C. De brandvertraging voldoet aan EN 13501-6. De kabeltemperatuur bevindt zich tijdens de montage tussen 5 en 50 °C en na montage tussen -40 en 70 °C. De kabelaanduiding volgens NEN is VMD 300/500 en de aanduiding is Clc H05V-U.

Kenmerken op een rij

Zwarte montagedraad met 1 massieve koperen ader van 0,75 mm²
Geleverd op een rol van 100 meter
Nominale spanning van 300/500 V
Maximale toelaatbare geleidertemperatuur van 70 °C
Brandvertraging volgens EN 13501-6

Specificaties

Meer informatie
Aantal aders	1
Adercodering	Kleur
Aderkleur	Zwart
Aders getwist	NO
AWG-maat	18
Bewapening/armering	Geen
Brandvertraging volgens IEC 60332-1-2	NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)	NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)	NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)	NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)	NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)	NO
Brandvertraging	Volgens EN 13501-6
Buitendiameter circa	2.2 mm
Buitendiameter	2.2 mm
CLC	H05V-U
CPR Eurobrandklasse volgens EN 13501-6: klasse	Eca
Functiebehoud volgens BS 6387 CWZ	NO
Functiebehoud volgens BS 8434-2	NO
Functiebehoud volgens BS 8491	Nee
Functiebehoud volgens EN 50200 annex E	NO
Functiebehoud volgens EN 50200	Geen
Functiebehoud volgens IEC 60331-1	Geen
Functiebehoud volgens IEC 60331-2	Geen
Functiebehoud volgens IEC 60331-3	Geen
Gecertificeerd voor luchthaven verlichtingskabel	NO
Gecertificeerd voor scheepsapplicaties	NO
Geleider Ø (mm²)	0.75 mm²
Geleidermateriaal	Koper
Geleidervorm	Rond
Geleiderweerstand bij 20°C	24.5 Ohm/km
Geschikt als installatiekabel	NO
Geschikt voor verwerking in aarde/ondergrond	NO
Gewicht	11 kg/km
Halogeenvrij volgens IEC 60754-1	NO
Halogeenvrij volgens IEC 60754-2	NO
Halogeenvrij volgens IEC 60754-3	NO
Kabelbreedte circa	mm
Kabelgeometrie	Rond
Kabelhoogte circa	mm
Koudebestendig vlgs. EN 60811-504+505+506	Nee
Koudebestendig volgens EN 60811-504+505+506	NO
Litze	NO
Materiaal aderisolatie	Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur	70 °C
Max. treksterkte tijdens installatie	kN
Met aardgeleider	NO
Met knaagdierbescherming	NO
Min. toegestane buigradius stationaire toepassing/vast verlegd	mm
Model	Installatiedraad
NEN	VMD 300/500
Nom. equivalente koperdoorsnede bewapening	mm²
Nom. geleiderdiameter	0.9 mm
Nom. geleiderdoorsnede (AWG)	kcmil
Nom. geleiderdoorsnede hulpaders	mm²
Nom. geleiderdoorsnede	0.75 mm²
Nom. spanning U	500 V
Nom. spanning U0	300 V
Nominale geleiderdiameter	1 mm
Nominale geleiderdoorsnede	0.75 mm²
Nominale spanning U	500 V
Nominale spanning U0	300 V
Oliebestendig volgens IEC 60811-404	NO
Oppervlakte geleider	Blank
Rookarm volgens IEC 61034-2	NO
Samenstelling geleider	Klasse 1 = massief
Scherm	NO
Streng diameter	mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie	-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling	5 - 50 °C
Vaak gebruikte artikelnummers	21623708 \| 2700294010 \| 6927750
Verwerkingstemperatuur	5-50 °C
