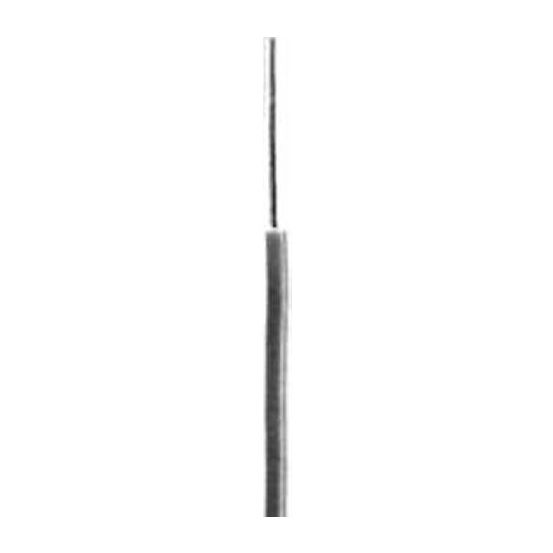

Grijze VMD montagedraad met massieve koperen geleider van 0,75 mm² en PVC-isolatie. De kabel heeft een nominale spanning van 300/500 V en wordt geleverd op een rol van 100 meter.
De Donne VMD - Montagedraad VMD 0,75 GR is een grijze VMD montagedraad met een massieve geleider van 0,75 mm² voor toestelbedrading bij geringe belasting.
Belangrijkste kenmerken
Dit massieve montagedraad van DONNE is voorzien van 1 ader en wordt geleverd op een rol van 100 meter. De koperen geleider heeft een klasse 1 massieve opbouw met een blank oppervlak en een nominale geleiderdiameter van 0,9 mm. De aderisolatie bestaat uit polyvinylchloride (PVC) in de kleur grijs en de kabel heeft een ronde vorm met een buitendiameter van circa 2,2 mm.
De kabel heeft een nominale spanning van 300/500 V en een maximale toelaatbare geleidertemperatuur van 70 °C. Brandvertraging voldoet aan de norm EN 13501-6. De kabelaanduiding volgt de NEN-norm VMD 300/500 en Clc: H05V-U.
Kenmerken op een rij
Nominale geleiderdoorsnede van 0,75 mm²
Koperen geleider met massieve klasse 1 opbouw
Nominale spanning van 300/500 V
Polyvinylchloride (PVC) aderisolatie in de kleur grijs
Geleverd op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Grijs
Aders getwist
NO
AWG-maat
18
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
2.2 mm
Buitendiameter
2.2 mm
CLC
H05V-U
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
0.75 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
24.5 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
11 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VMD 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
0.9 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdiameter
1 mm
Nominale geleiderdoorsnede
0.75 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
