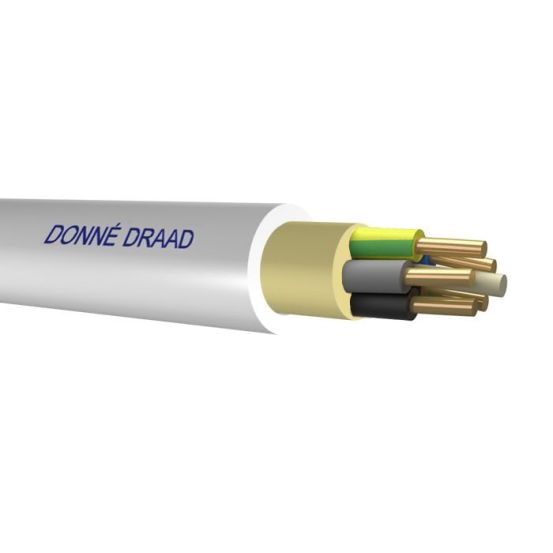

5-aderige XMvK installatiekabel van 1,5 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 450/750 V. Voorzien van massieve koperen geleiders en een aardgeleider.
De DONNE XMVK installatiekabel is op een rol van 100 meter geleverd en is voorzien van 5 aders met een nominale geleiderdoorsnede van 1,5 mm². Deze grijze installatiekabel is geschikt voor bouwwerken met een laag brandrisico.
Belangrijkste kenmerken
Deze ronde installatiekabel van DONNE beschikt over koperen geleiders met een massieve opbouw en een nominale spanning van 450/750 V. De aders zijn geïsoleerd met gevulkaniseerd polyetheen (XLPE) en voorzien van een geel/groene aardgeleider. De buitenmantel is vervaardigd uit polyvinylchloride (PVC) in de kleur grijs.
Het brandgedrag valt onder CPR Euroklasse Eca volgens EN 13501-6 en de kabel voldoet aan de brandvertraging volgens IEC 60332-1-2.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 1,5 mm²
Op een rol van 100 meter
Koperen geleider met massieve opbouw
Nominale spanning van 450/750 V
CPR Euroklasse Eca volgens EN 13501-6
Inclusief aardgeleider
Specificaties
Meer informatie
Aantal aders
5
Adercodering
Kleur
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
9.5 mm
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
1.5 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als installatiekabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
150 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
XMvK 450/750v
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.4 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
