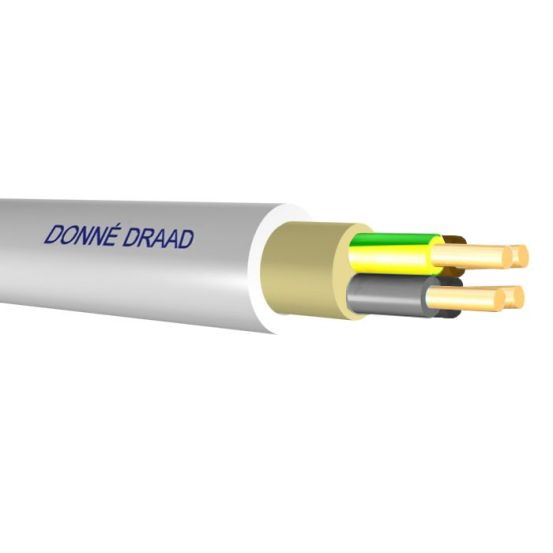

4-aderige XMvK installatiekabel van 1,5 mm² op een rol van 100 meter met brandklasse Eca en 450/750 V spanning. De kabel heeft massieve koperen geleiders en een grijze PVC-mantel.
De DONNE XMvK installatiekabel wordt geleverd op een rol van 100 meter en is voorzien van 4 aders met een nominale geleiderdoorsnede van 1,5 mm². Deze kabel is geschikt voor bouwwerken met een laag brandrisico.
Belangrijkste kenmerken
De installatiekabel van DONNE is voorzien van massieve koperen geleiders en een geel/groene aardgeleider. De aders zijn geïsoleerd met gevulkaniseerd polyetheen (XLPE) en de ronde kabel heeft een grijze PVC-mantel met een buitendiameter van circa 8,7 mm. Het brandgedrag voldoet aan CPR Euroklasse Eca volgens EN 13501-6.
De nominale spanning bedraagt 450/750 V en de kabel heeft een max. toelaatbare geleidertemperatuur van 90 °C. De verwerkingstemperatuur tijdens montage ligt tussen 0 en 80 °C en na montage is het temperatuurbereik -40 tot 80 °C.
Kenmerken op een rij
Geleverd op een rol van 100 meter
4 aders met een nominale geleiderdoorsnede van 1,5 mm²
Massieve koperen geleiders
Inclusief geel/groene aardgeleider
Nominale spanning van 450/750 V
CPR Euroklasse Eca brandgedrag
Specificaties
Meer informatie
Aantal aders
4
Adercodering
Kleur
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
8.7 mm
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
1.5 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als installatiekabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
124 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
XMvK 450/750v
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.4 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
