De Draka stuurstroomkabel wordt geleverd op een rol van 100 meter en is voorzien van 4 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken

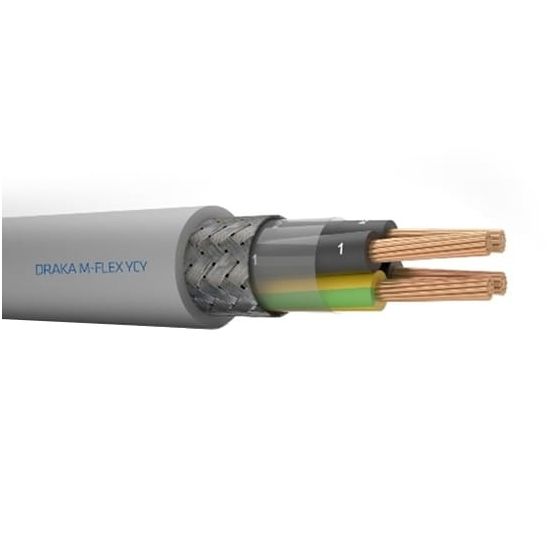

Deze stuurstroomkabel van het merk DRAKA is opgebouwd uit ronde, blanke koperen geleiders in een soepele klasse 5 samenstelling. De aders zijn geïsoleerd met polyvinylchloride (PVC), voorzien van cijfercodering en een geel/groene aardgeleider. De kabel heeft een ronde vorm met een grijze PVC-mantel en een buitendiameter van 7,1 mm. Collectief is de kabel afgeschermd met vlechtwerk.
De nominale spanning bedraagt 300 V voor U0 en 500 V voor U. De kabel is oliebestendig volgens IEC 60811-404.
Kenmerken op een rij
4 aders en een nominale geleiderdoorsnede van 0,75 mm²
Geleidermateriaal van koper met klasse 5 = soepel
Nominale spanning van 300 V / 500 V
Met aardgeleider en collectieve afscherming met vlechtwerk
Grijze PVC-mantel en PVC-aderisolatie
Specificaties
Meer informatie
Aantal aders
4
Adercodering volgens HD 308 S2
Nee
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
Overig
Beschermd tegen torderen
Nee
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Nee
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
7.1 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
76.595 kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
Nee
Halogeenvrij volgens IEC 60754-2
Nee
Halogeenvrij volgens IEC 60754-3
Nee
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Litze
Nee
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. treksterkte tijdens aanleggen
0.045 kN
Met aardgeleider
Ja
Min. toegestane buigrad stationaire toepass/vast verlegd
22 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
