Verpakt per 1 meter

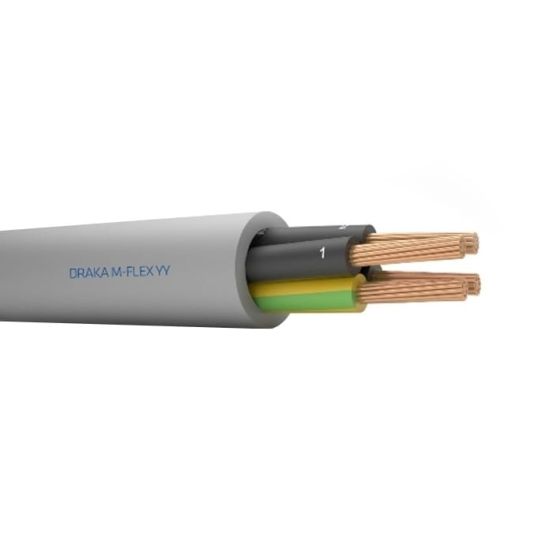

De Draka stuurstroomkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en beschikt over 4 aders met een nominale geleiderdoorsnede van 2,5 mm².
Deze soepele stuurstroomkabel heeft een nominale spanning van 300/500 V en is voorzien van koperen geleiders. De aders zijn uitgerust met een isolatie en adercodering van polyvinylchloride met cijfers, inclusief een geel/groene aardgeleider. De buitenmantel is eveneens vervaardigd uit polyvinylchloride en uitgevoerd in de kleur grijs.
Het verwerken van de kabel tijdens de montage kan bij temperaturen van -5 tot 60 °C. Na montage kan de kabel worden toegepast bij temperaturen van -5 tot 80 °C. Verder voldoet de kabel aan de brandvertraging volgens IEC/EN 60332-1-2 en is deze oliebestendig volgens IEC 60811-404.
| Aantal aders | 4 |
|---|---|
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Cijfers |
| Aderisolatie | Polyvinylchloride (PVC) |
| Afscherming collectief | Geen |
| Afscherming groepen | Geen |
| AWG-maat | 14 |
| Beschermd tegen torderen | NO |
| Bewapening/armering | Geen |
| Brandvertraging volgens IEC 60332-1-2 | YES |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | NO |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Volgens IEC/EN 60332-1-2 |
| Buitendiameter circa | mm |
| Buitendiameter | 9 mm |
| CPR Eurobrandklasse volgens EN 13501-6: klasse | Geen |
| Draagorgaan | Geen |
| EMC-uitvoering | Nee |
| Eurobrandklasse volgens EN 13501-6: rookontwikkeling | Geen |
| Euroklasse brandende vallende druppels/deeltjes v EN 13501-6 | Geen |
| Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6 | Geen |
| Geel/Groene ader | Ja |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | Ohm/km |
| Getwist | Nee |
| Gewicht | kg/km |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | NO |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | mm |
| Kabelvorm | Rond |
| Koudebestendig vlgs. EN 60811-504+505+506 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Mantelkleur | Grijs |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | °C |
| Max. treksterkte tijdens aanleggen | 0.15 kN |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | YES |
| Min. toegestane buigrad stationaire toepass/vast verlegd | 27 mm |
| Min. toegestane buigrad. flex toepassing/vrije beweging | 45 mm |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | mm |
| Model | Stuurstroomleiding |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 2.5 mm² |
| Nom. spanning U | 500 V |
| Nom. spanning U0 | 300 V |
| Nominale geleiderdoorsnede | 2.5 mm² |
| Nominale spanning U | 500 V |
| Nominale spanning U0 | 300 V |
| Oliebestendig volgens IEC 60811-404 | YES |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Streng diameter | mm |
| Stuurstroomleiding | Ja |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -5 - 80 °C |
| Toegestane kabelbuitentemperatuur tijdens montage | -5-60 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 60 °C |
| Toegestane kabelbuitentemperatuur, vast gemonteerd | -5-60 °C |
| Vaak gebruikte artikelnummers | 10134853 | 2700226821 | 9011610 |
| Vochtbarrière | Geen |
